3D教程 | 产品装配还在用静态图？中望3D动画拆解一目了然!CAD全百科发表时间：2026-09-30 15:54 产品装配顺序和内部配合关系，光靠图纸说不清楚——这是很多工程师向生产方或客户沟通时的共同感受。面对大量零件和复杂结构，静态图纸标注得再细，对方也未必能快速理解，反复解释费时费力。 中望3D的动画制作功能配合爆炸视图，可以轻松创建组件拆解与重组的完整动画，让复杂的装配关系在动态演示中一目了然。 此前带大家基于数控机床的设计生产特点，体验了数控机床设计关键环节“装配与动画演示”的实操过程。 今天，芯维智再带大家完整走一遍中望3D装配动画的制作流程，掌握从爆炸视图到动画输出的全步骤，让产品演示更直观生动！ 温馨提示：本教程需要使用中望3D 2026以上版本

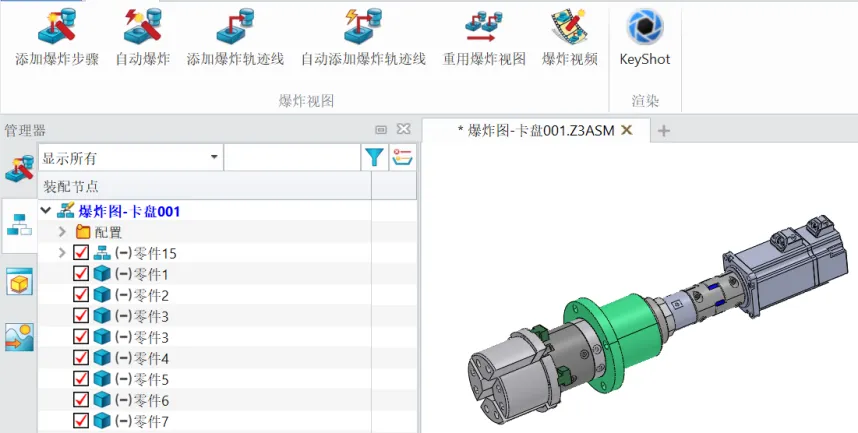

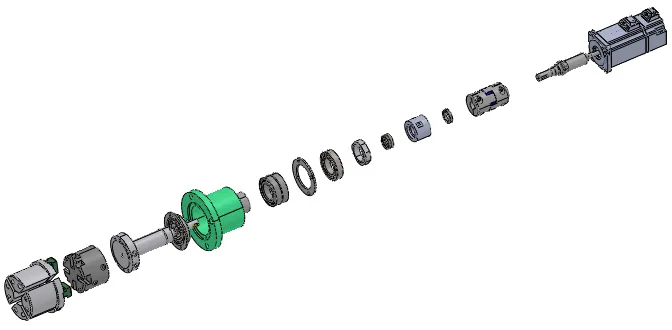

图1 装配图爆炸后 30秒速懂中望3D 悟空 芯维智提供中望3D企业正版方案，中望3D国产自主研发三维CAD/CAE/CAM+协同的全流程工业软件，企业三维CAD国产化替代方案。 支持Wins+Linux双系统，高效兼容Creo/Proe、NX/UG、Solidworks、Caita等国外3D软件。拥有曲面造型、实体建模、模具设计、装配钣金、工程图、仿真（运动/流体/结构/电磁）、2-5轴加工、集成中望Teammate协同等模块。 → 中望3D 悟空 企业方案 → 企业免费试用、优惠方案：400-806-2030 一、创建爆炸视图 点击【装配】，选择【爆炸视图】，点击确认进入爆炸视图创建界面；

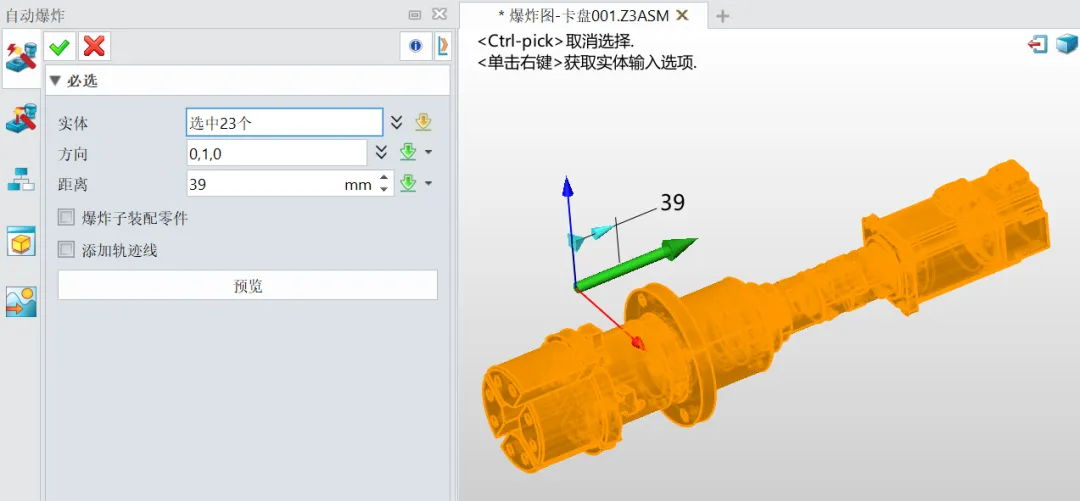

图2 爆炸视图创建界面 二、添加爆炸步骤 1. 点击【自动爆炸】，选择要爆炸的零件及方向；该操作适合对爆炸过程展示没有特别严格的要求的情况下，如图3所示。

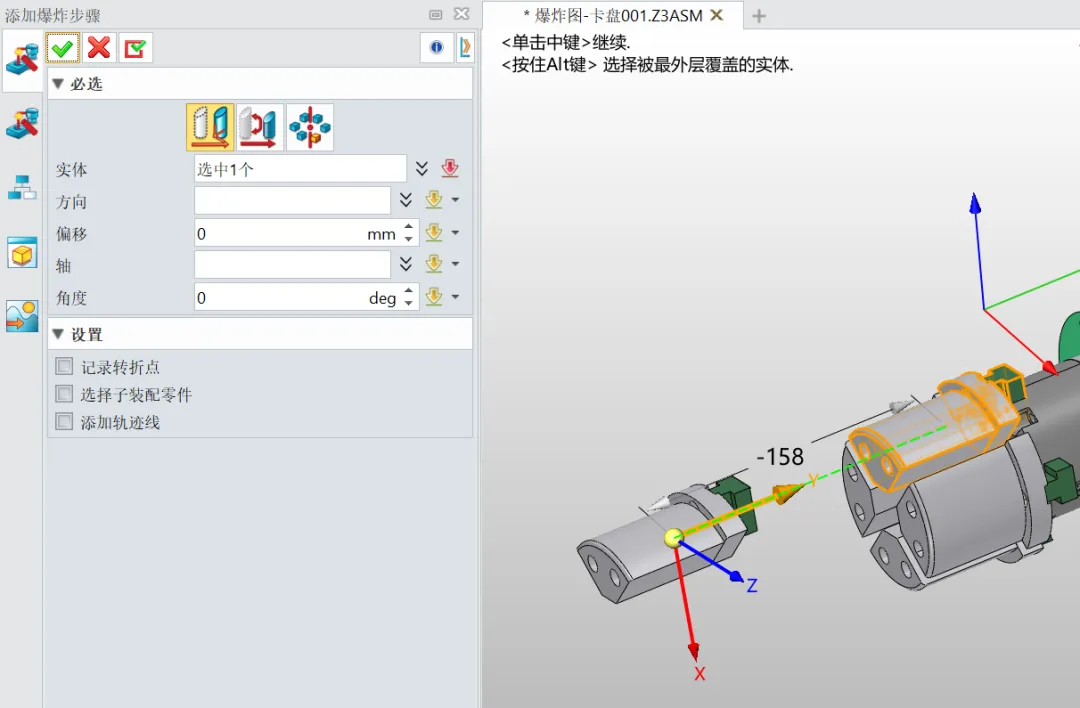

图3 自动爆炸 2. 如对爆炸过程有严格要求，可以点击【添加爆炸步骤】，根据需求先后添加零件爆炸的顺序和爆炸后的位置。

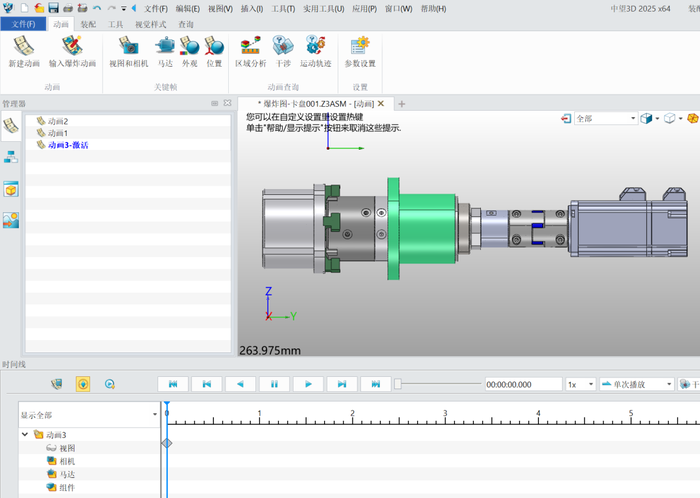

图4 添加爆炸步骤 3. 点击【退出】，退出爆炸视图创建界面。 三、创建动画 1. 点击【动画】，进入动画创建界面；

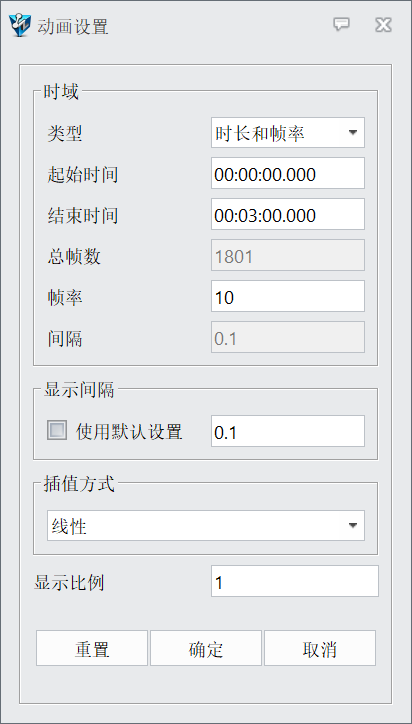

图5 动画创建界面 2. 点击【参数设置】，在结束时间处输入【00:03:00.000】，此处可以根据需求自行调整时间，点击【确定】，如图6所示；

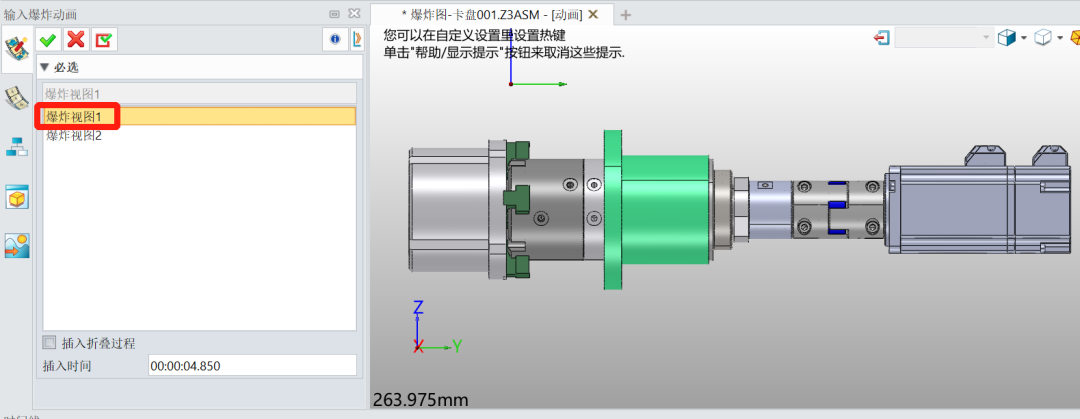

图6 修改结束时间 3. 点击【输入爆炸动画】，选择前面创建的爆炸视图，勾选【插入折叠过程】，点击【确定】。至此，动画装配体的爆炸与重组动画就完成了。

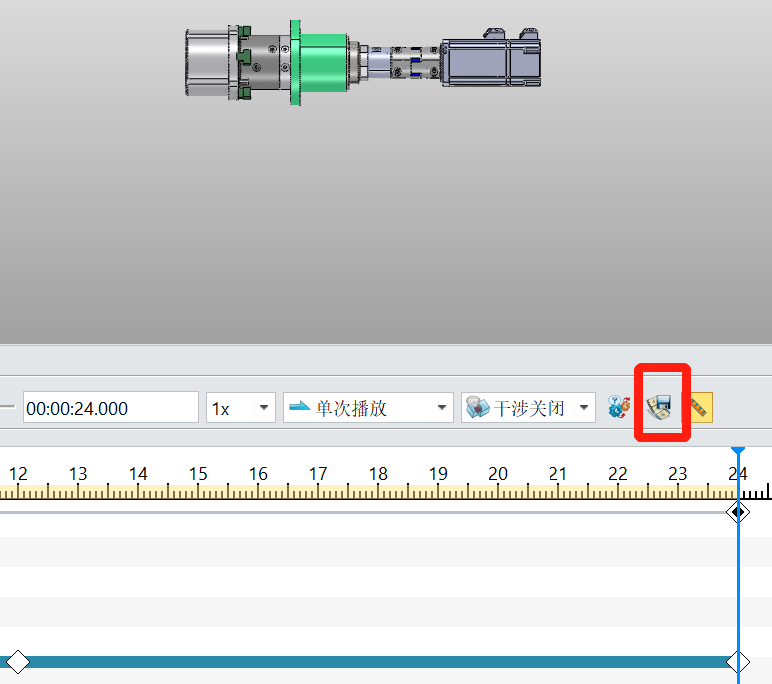

图7 输入爆炸动画 四、动画输出 1. 点击【导出动画设置】，选择保存路径后，设置视频图像大小与是否压缩质量等，点击【输出】即可。
图8 导出动画
图9 动画设置 五、Tips-视频优化 1. 通过管理器中的【视图管理】，可以提前设定【自定义视图】，如图10所示；
图10 自定义视图 2. 打开【自动添加关键帧】开关，将时间线调整到0点后，双击设定好的自定义视图，可以指定动画开始时装配体所处的位置视角。 推荐阅读 芯维智已成功为30000+企业提供正版中望CAD、中望3D优惠购买，快速解决CAD/3D侵权函无后顾之忧。 本文为「CAD芯智库/芯维智」原创文章，未经允许请勿转载二改：https://www.xwzsoft.com/h-nd-759.html
|
