中望3D悟空2027亮点速递（7）-三轴铣削新增倒角点曲线及优化布局

上一篇分享了中望3D悟空2027全新优化了CAM工作流、实体对象图层管理、导航树/导航器/刀轨显示交互等，让编程更加清晰高效（可查阅推荐阅读）。

今天芯维智讲给大家分享中望3D 悟空2027在三轴铣削模块有哪些显著提升！

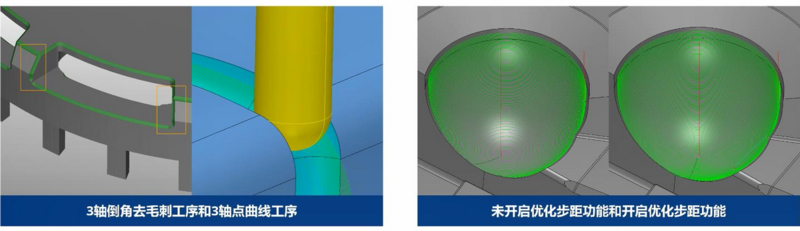

1. 新增3轴倒角去毛刺工序；

2. 新增3轴点曲线工序；

3. 等高线加工、区域铣削都新增优化步距功能。

30秒速懂中望3D 悟空

芯维智提供中望3D企业正版方案，中望3D国产自主研发三维CAD/CAE/CAM+协同的全流程工业软件，企业三维CAD国产化替代方案。

支持Wins+Linux双系统，高效兼容Creo/Proe、NX/UG、Solidworks、Caita等国外3D软件。拥有曲面造型、实体建模、模具设计、装配钣金、工程图、仿真（运动/流体/结构/电磁）、2-5轴加工、集成中望Teammate协同等模块。

快速指引

→ 中望3D 悟空 企业方案‍

→ 企业免费试用、优惠方案：400-806-2030

一、新增3轴倒角去毛刺工序

之前2轴倒角去毛刺无法覆盖所有加工场景，例如这些区域可通过实体仿真进行检查，因此2027版新增了三轴倒角去毛刺工序。

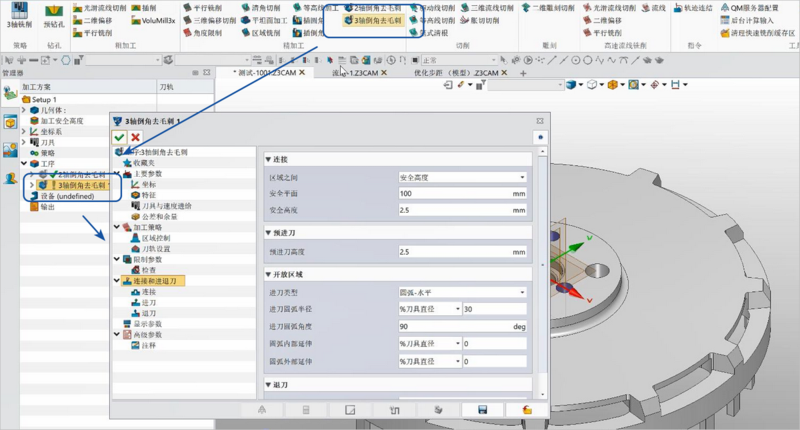

1. 创建工序后，选择加工零件，与球刀设置倒角长度为0.2。计算生成刀轨。

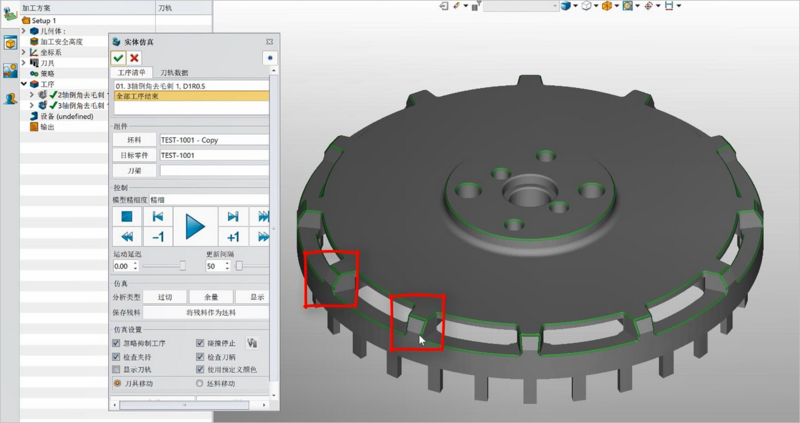

2. 通过实体仿真，可以看到该工序可完整覆盖零件倒角区域。

二、新增3轴点曲线工序

1. 创建三轴点曲线工序，先选择引导轮廓特征，再选择加工零件并指定球刀。

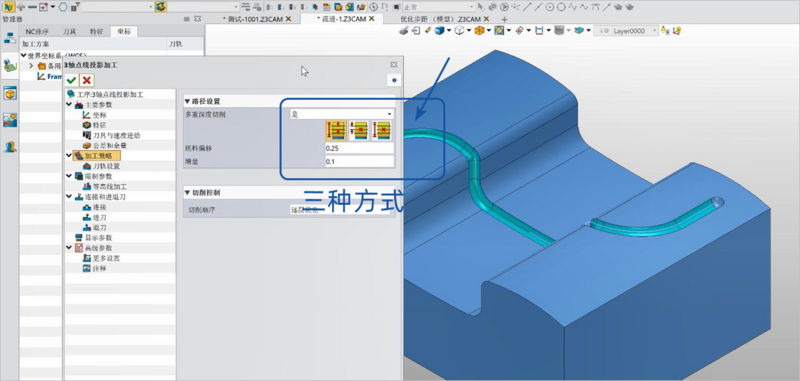

2.当需要多层加工时，可开启多重深度切削，支持三种方式：① 部件余量偏置和步距；② 布锯和刀路数量；③部件余量偏置和刀路数。生成结果后可以看到该工序可沿曲面法向生成较均匀导轨，适用于模具流道等场景。

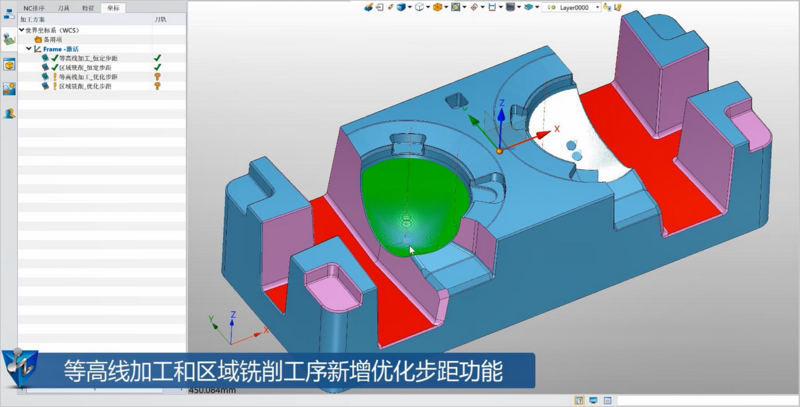

三、等高线加工和区域铣削工序新增优化布局功能

我们将对比未开启与开启优化布局的刀具轨迹。未开启优化布局之前可以发现局部存在刀轨过密或过疏的情况，影响加工质量。

1. 等高线加工

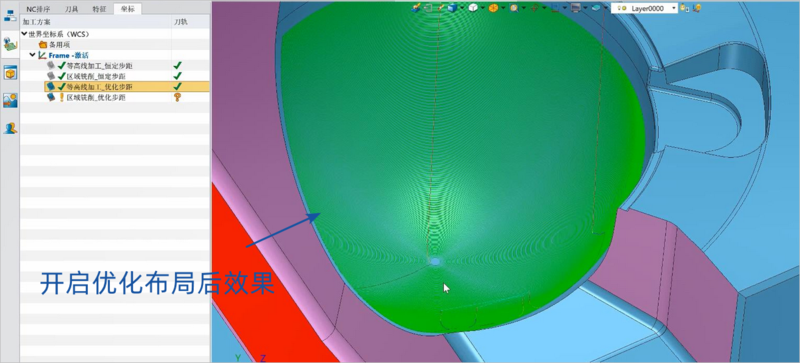

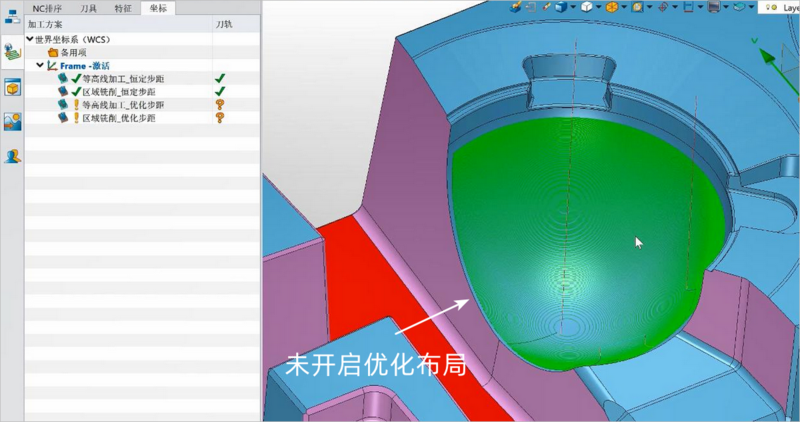

图1是等高线加工未开启优化布局的刀轨，接下来加工区域在切削层中将类型设置为优化，计算生成刀轨，图2优化布局后，刀轨分布更加均匀，加工质量得到提升。

2. 区域铣削工序

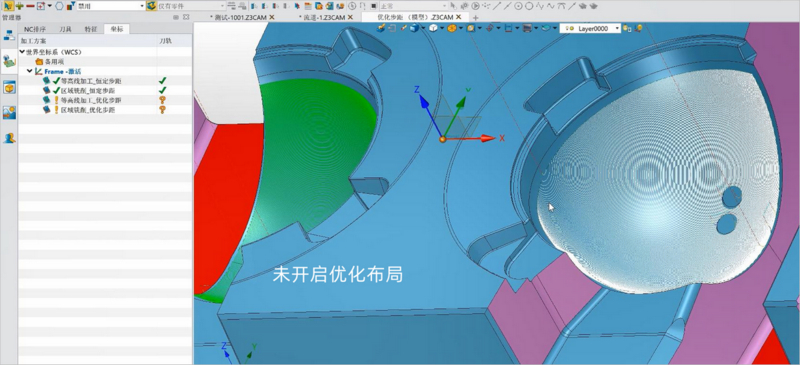

图1为区域铣削未开启优化布局的刀轨，接下来将步距类型修改为优化计算，在曲面上生成更加均匀的刀轨，这项关键改进大幅度提升产品加工效果。
