3D 教程 | 钣金凸缘无需分段做,中望3D悟空2027一次搞定!

CAD全百科

发表时间:2026-08-27 16:13

做钣金设计的工程师,应该都遇到过多段翻边一段段手动做、合并后担心展不平、样条边无法直接翻边的设计困境。

为了帮助钣金设计师提高翻边效率,中望3D悟空 2027对钣金模块做了全新升级:新增了连接凸缘、合并凸缘及样条边生成凸缘三大功能,让翻边更连贯、结果更精确,设计更丰富自由。

30秒速懂中望3D 悟空

芯维智提供中望3D企业正版方案,中望3D国产自主研发三维CAD/CAE/CAM+协同的全流程工业软件,企业三维CAD国产化替代方案。

支持Wins+Linux双系统,高效兼容Creo/Proe、NX/UG、Solidworks、Caita等国外3D软件。拥有曲面造型、实体建模、模具设计、装配钣金、工程图、仿真(运动/流体/结构/电磁)、2-5轴加工、集成中望Teammate协同等模块。

中望3D 悟空 2027 企业正版方案:www.xwzsoft.com/zw3d.html


一、连接凸缘,多段翻边一次连成

1. 有哪些设计难题:

多段分离的钣金基板要做连续翻边时,以前得逐段创建凸缘,重复操作多,段与段之间的连接部分还要手动补齐,费时又费神。

2. 中望3D如何解决:

中望3D悟空 2027新增连接凸缘功能,只需选择需要连接的钣金特征,软件即可自动生成连接部分;同时还支持处理相交板等异形钣金件,一键完成凸缘折叠,让钣金设计更自由。

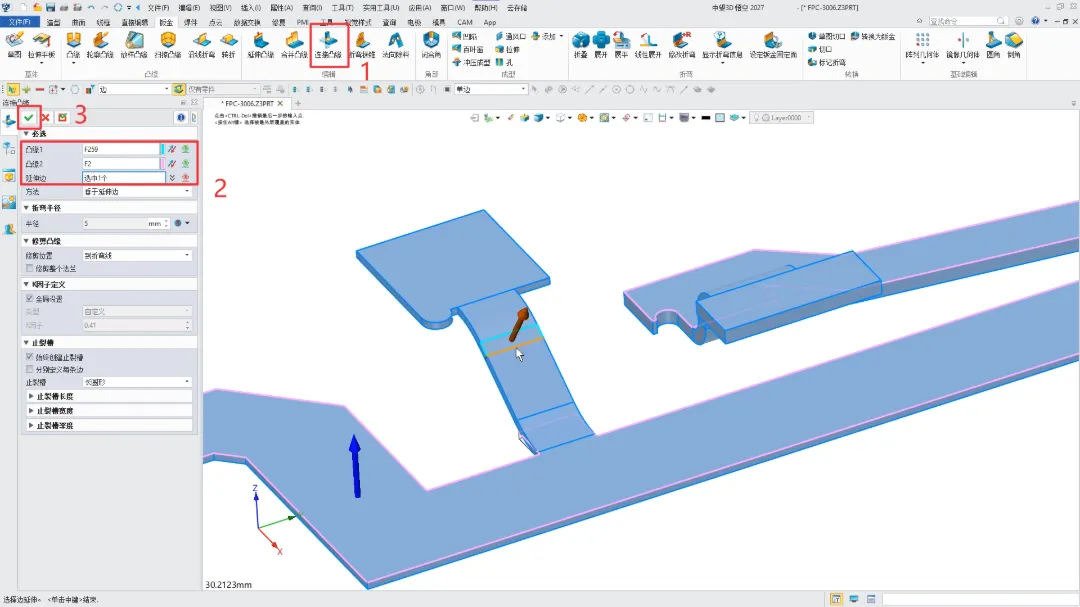

步骤1:在【造型】选项卡的【钣金】组中,点击【连接凸缘】按钮 ;

步骤2:在面板中分别选择【凸缘1】【凸缘2】和【延伸边】;

步骤3:设置方法为【基于延伸边】,并根据需要选择【轮廓位置】(如“到折弯线”或“到交点”) ,点击【√】确认。

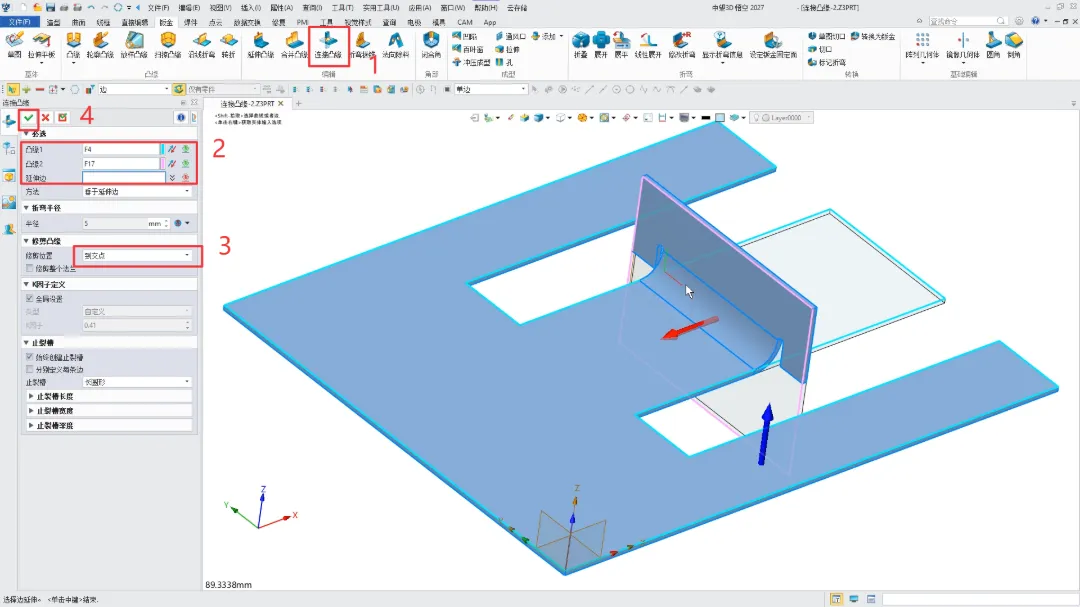

遇到像相交板这种复杂情况,同样使用【连接凸缘】,只需把【轮廓位置】切换到【到交点】,软件就会自动延至两面交线处,无需手动裁剪。



二、合并凸缘,消除缝隙,展开更干净

1. 有哪些设计难题:

多段凸缘做完后段与段之间容易留下缝隙,展开、折弯都对不齐,影响后续工艺,返工成本高。

2. 中望3D如何解决:

中望3D悟空 2027新增合并凸缘功能,支持合并分离的钣金实体,合并后仍可正常展开与折叠,结果更精确、更符合实际生产,工艺衔接更省心。

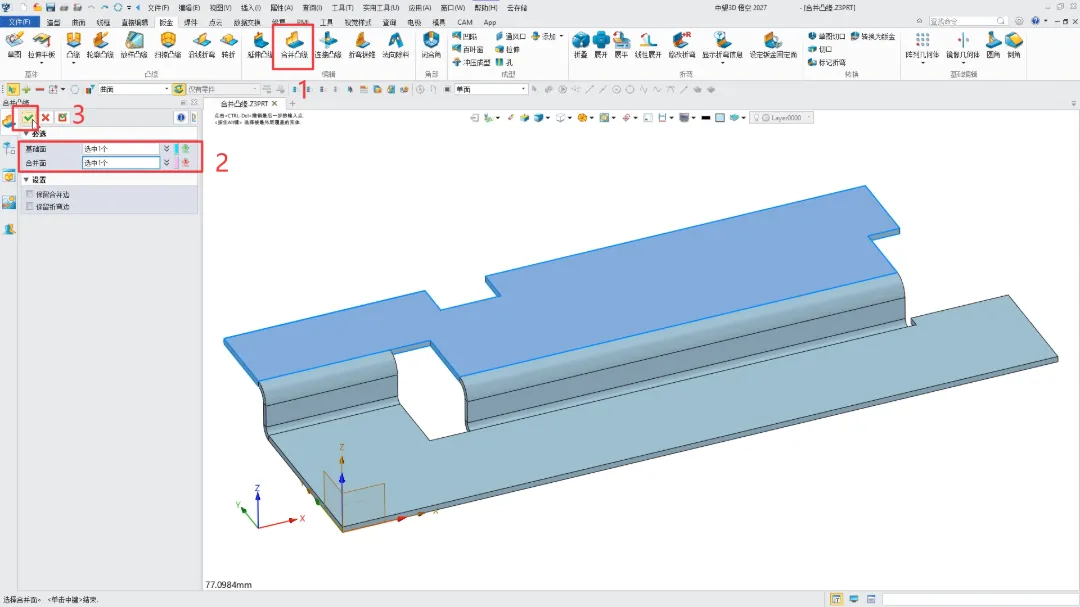

步骤1:在【造型】选项卡的【钣金】组中,点击【合并凸缘】按钮 ;

步骤2:在面板中分别选择【要输面】【合并面】;

步骤3:勾选【保留合并边】,并点击【√】确认;

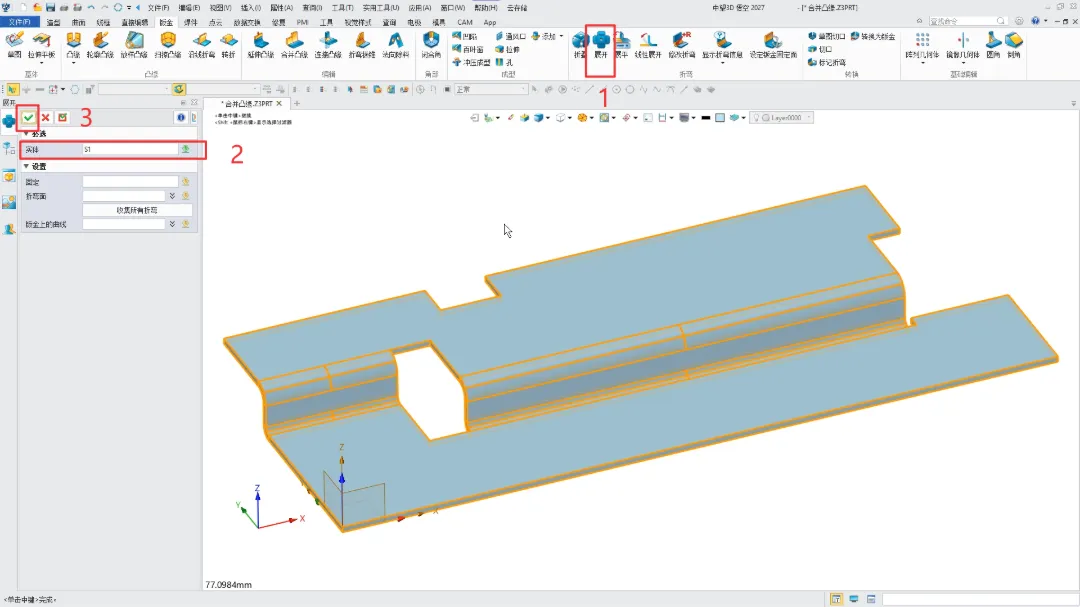

合并完成后,直接点击【展开】按钮,选择实体后再次点击【√】,即可正常展平,验证合并结果是否准确。



三、样条边生成凸缘,异形轮廓也能直接翻边

1. 有哪些设计难题:

外形带样条曲线的钣金件(比如流线型外壳、异形覆盖件),以前没法沿样条边直接生成凸缘,只能近似替代或绕道其他模块处理,外形精度打折扣。

2. 中望3D如何解决:

中望3D悟空 2027支持样条边生成凸缘,在凸缘、全凸缘、折弯凸缘功能中均可选择样条边,添加多种凸缘,轻松覆盖更复杂的钣金设计需求,设计更丰富、更自由。

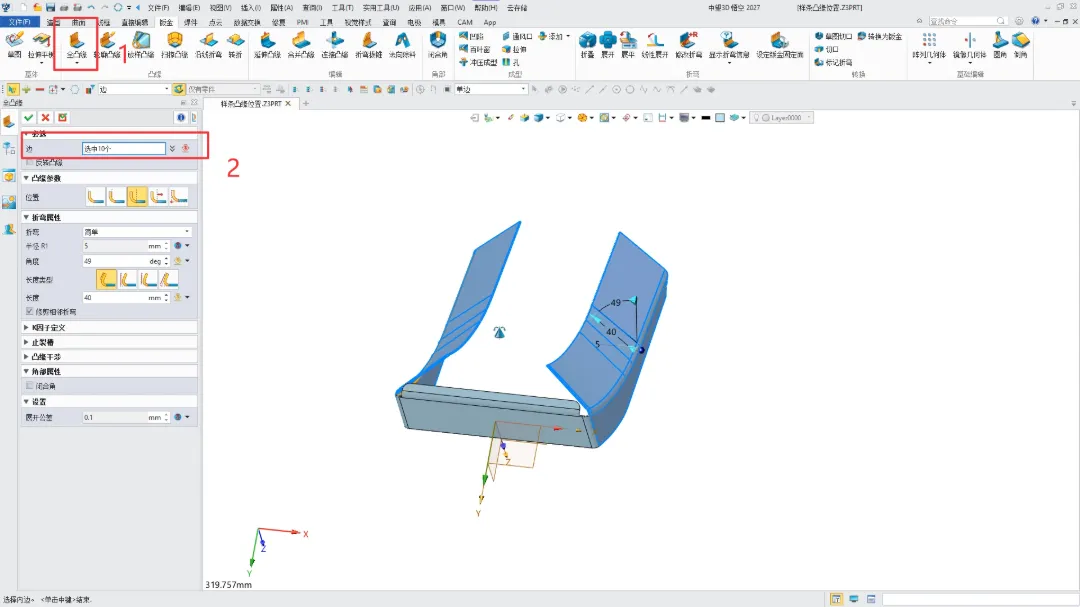

步骤1:在【造型】选项卡的【钣金】组中,点击【全凸缘】按钮 ;

步骤2:选择样条曲线【边】 ;

步骤3:设置凸缘参数 ,并点击【√】确认。
