3D教程 | 内腔曲面还在手工复制？中望3D两步快速提取！

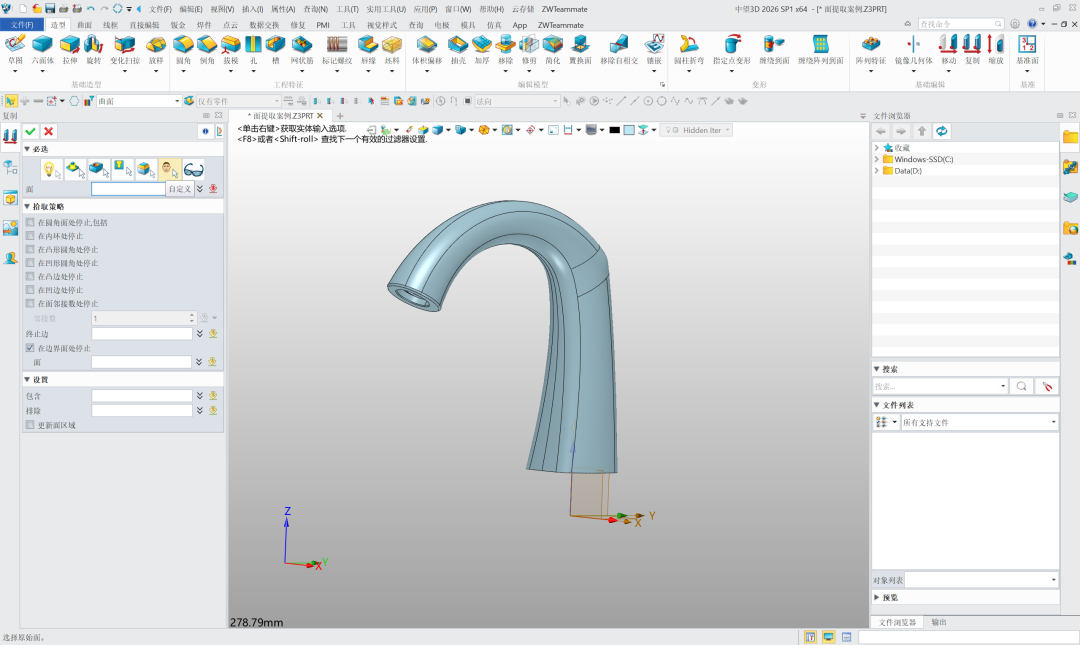

在产品设计、零件加工与模具设计领域，工程师经常需要获取零件内部的腔体曲面，用于后续的加工参考等工作。但内部曲面通常被遮挡，手动选面、复制、裁剪，操作繁琐且容易漏选，耗时又影响设计节奏。

中望3D的复制命令配合自定义面选择功能，可以快速选中并提取复杂的内部腔体曲面。通过智能选择机制，一次框选即可准确获取所需曲面，省下重复操作的时间。

30秒速懂中望3D

芯维智提供中望3D企业正版方案，中望3D为国产自主研发三维CAD/CAE/CAM+协同的全流程工业软件，企业三维CAD国产化替代方案。支持Wins+Linux双系统，高效兼容Creo/Proe、NX/UG、Solidworks、Caita等国外3D软件。拥有曲面造型、实体建模、模具设计、装配钣金、工程图、仿真（流体/结构/电磁）、2-5轴加工、集成中望Teammate协同等模块。

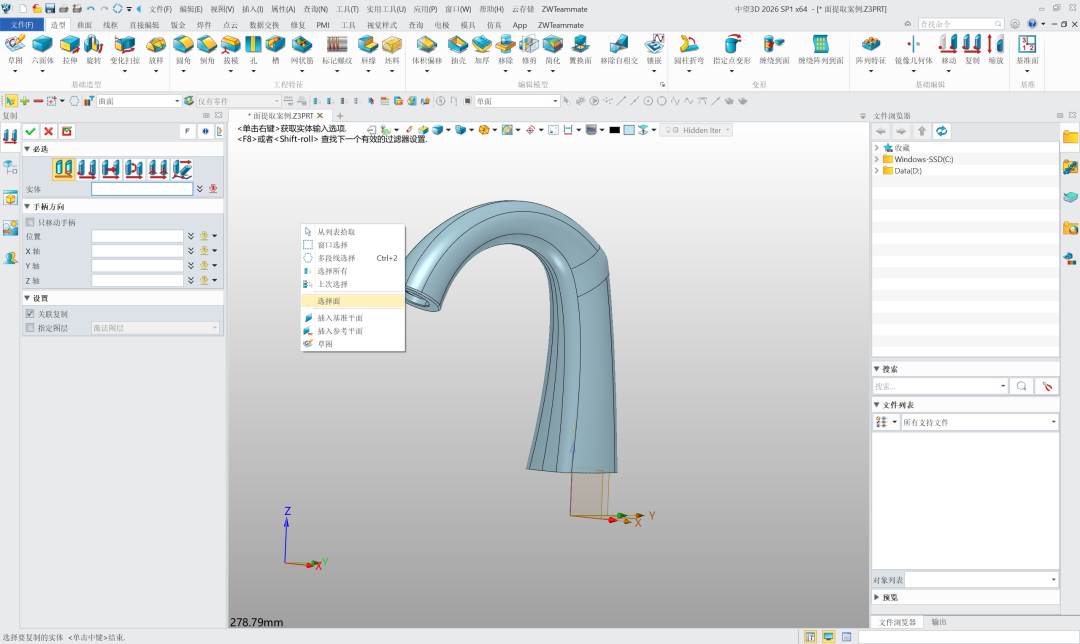

1、我们首先点击复制命令，在空白处右键点击“选择面”。

2、选择自定义后勾选“在边界面处停止” 。

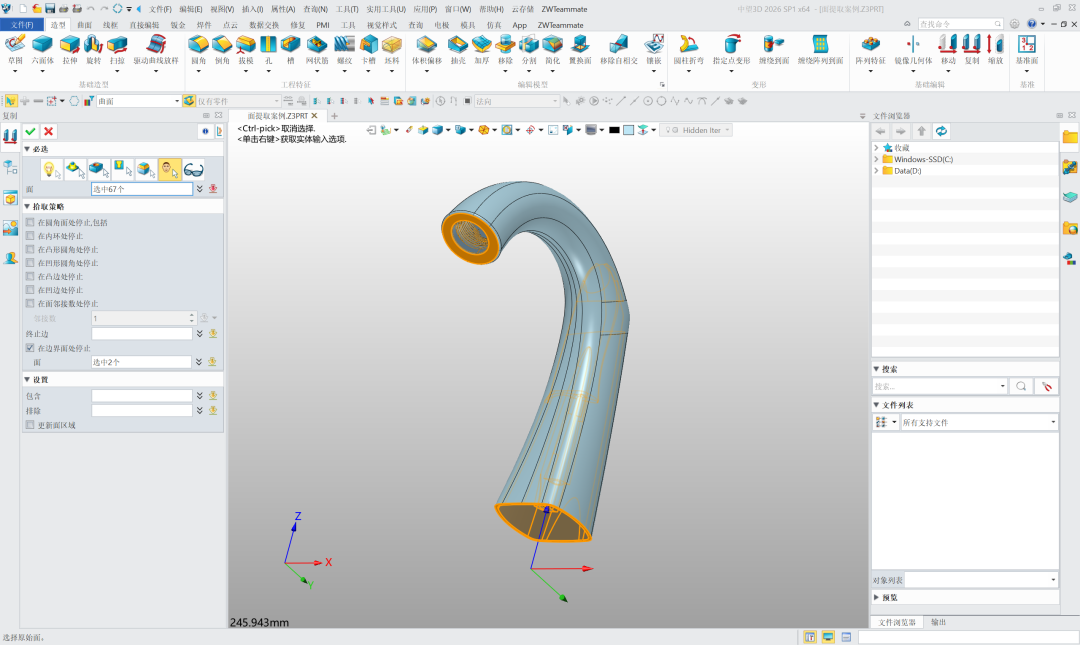

3、点击边界面的面选择框后选择两端的边界面。

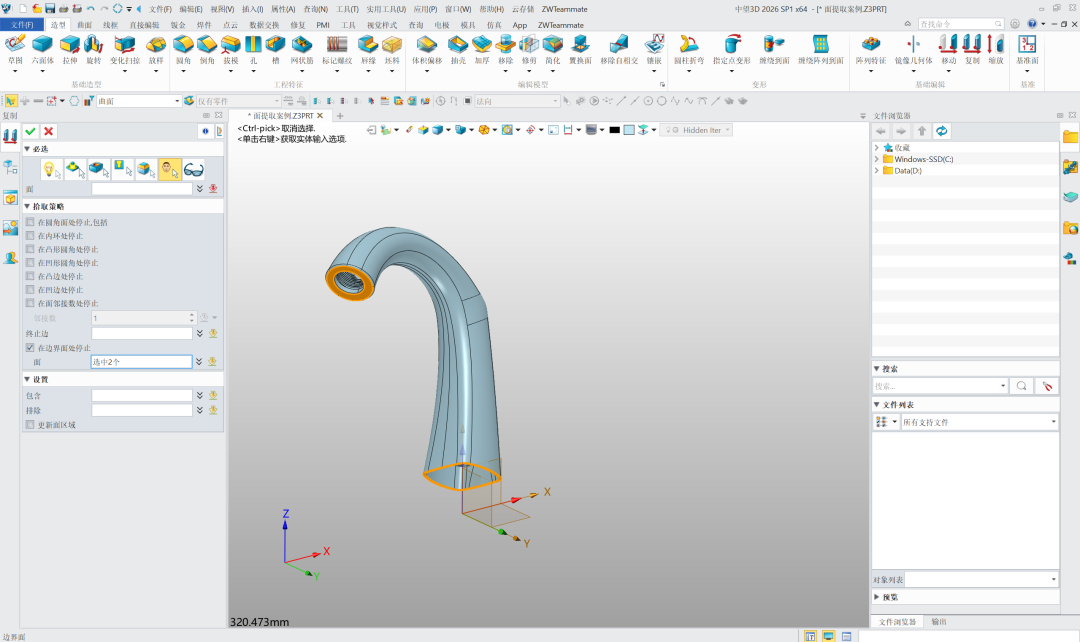

4、点击上面的面选择框后，按住shift键后选择内部腔体面。

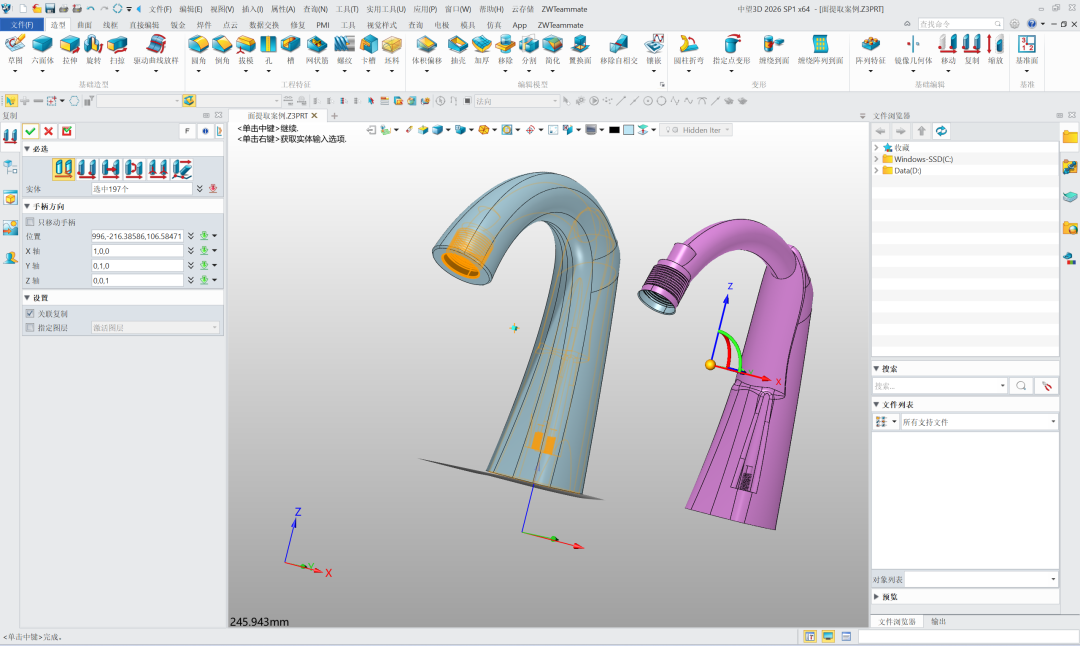

5、确定后完成选择，拖动手柄移动复制面。

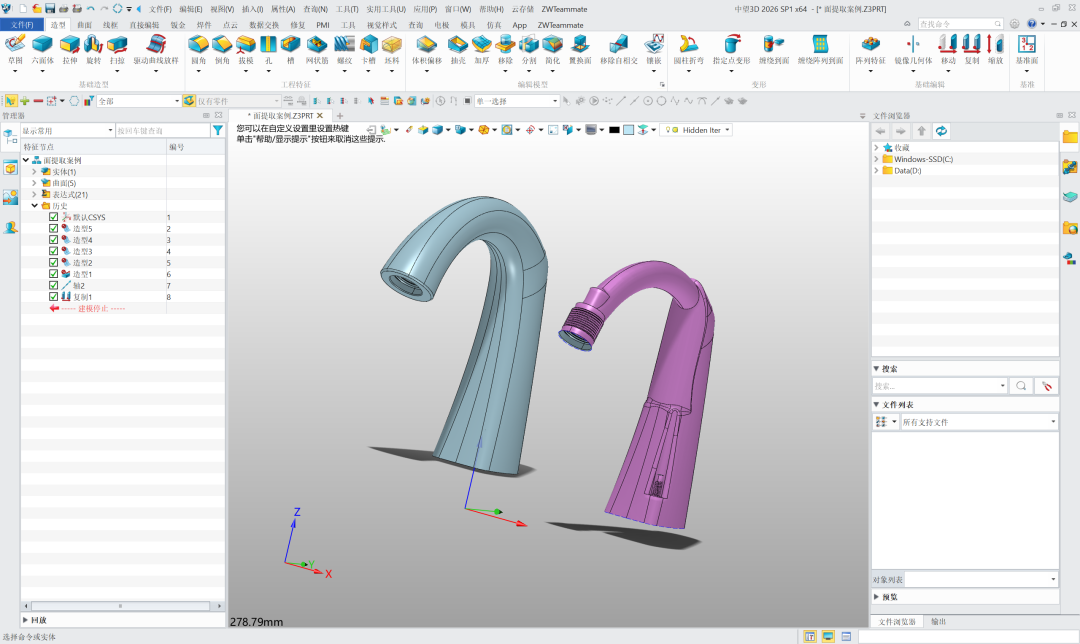

6、点击确定后完成内腔曲面提取。
