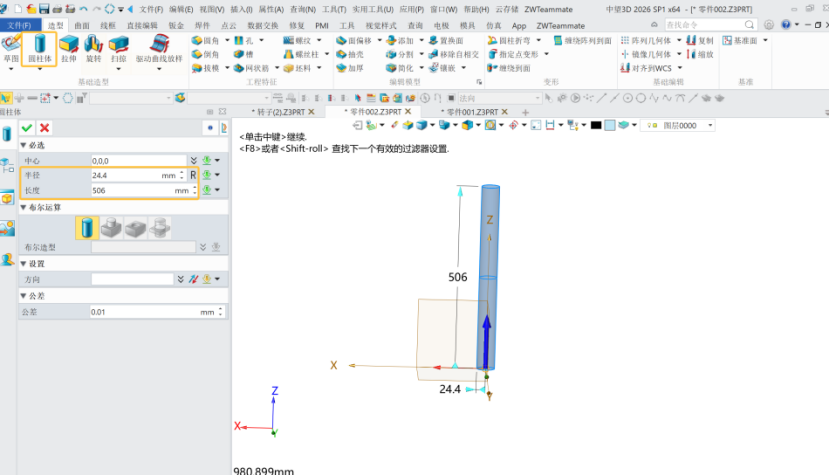

3D教程 | 复杂齿形不会画?中望3D螺纹命令轻松拿捏精密转子CAD全百科发表时间:2026-06-02 15:54 螺杆转子的精密螺旋齿形,参数多、要求高,是很多机械设计工程师的棘手难题。设计过程中,稍有不慎就得重来,不仅耗时费力,还难以保证精度。 中望3D 2026版全新优化的螺纹功能,能便捷、快速地生成真实螺纹,让你轻松应对复杂螺旋齿形设计。 今天带来这份中望3D螺纹命令实操秘籍,用一个转子绘制案例,带你体验高效完成全流程的精密齿形设计! 注:需打开中望3D 2026及以上版本。 快速指引 → 获取中望3D跟CreoCreo/Proe、NX/UG、Solidworks、Caita功能、价格对比 400-806-2030 ;「点击这里」留资,工程师5分钟内回电! 30秒速懂中望3D 国产自主研发三维CAD/CAE/CAM+协同的全流程工业软件,企业三维CAD国产化替代方案。支持Wins+Linux双系统,高效兼容Creo/Proe、NX/UG、Solidworks、Caita等国外3D软件。拥有曲面造型、实体建模、模具设计、装配钣金、工程图、仿真(流体/结构/电磁)、2-5轴加工、集成中望Teammate协同等模块。 操作步骤 1. 点击【新建】-【零件】,进入零件绘图界面,使用圆柱体命令绘制转子的基体。

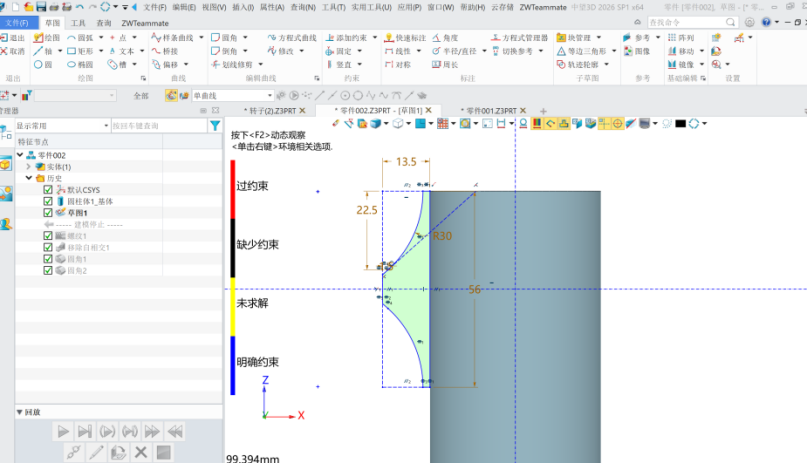

2. 绘制转子螺纹的截面。

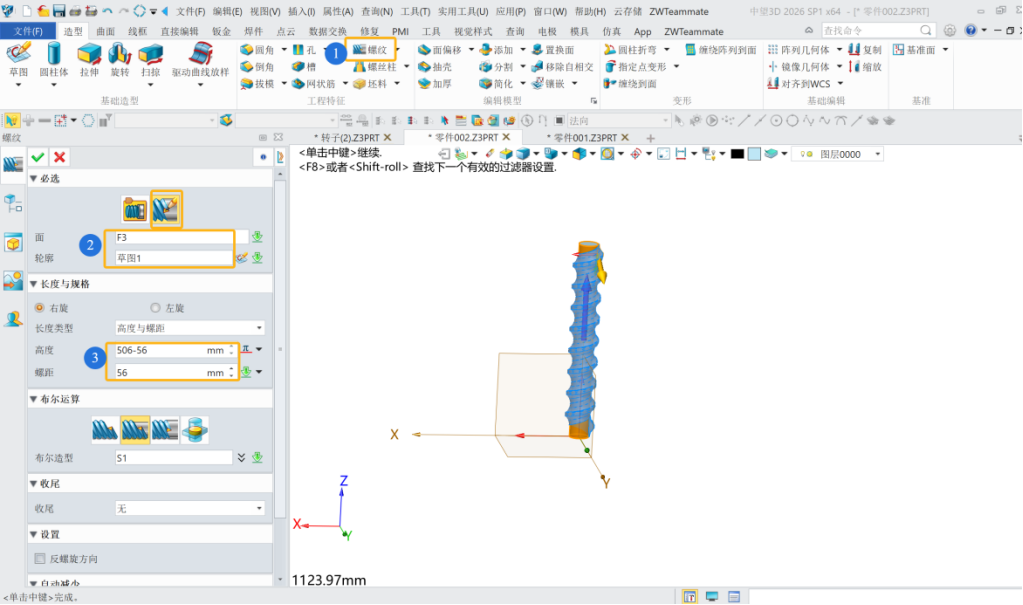

3. 使用【螺纹】命令,将草图生成真实螺纹,这里要选择第二个图标【自定义轮廓】,设置好【高度和螺距】(螺距按照草图的最大高度,这样每圈螺纹之间刚好贴合。高度设置圆柱的长度减去螺距即可。)

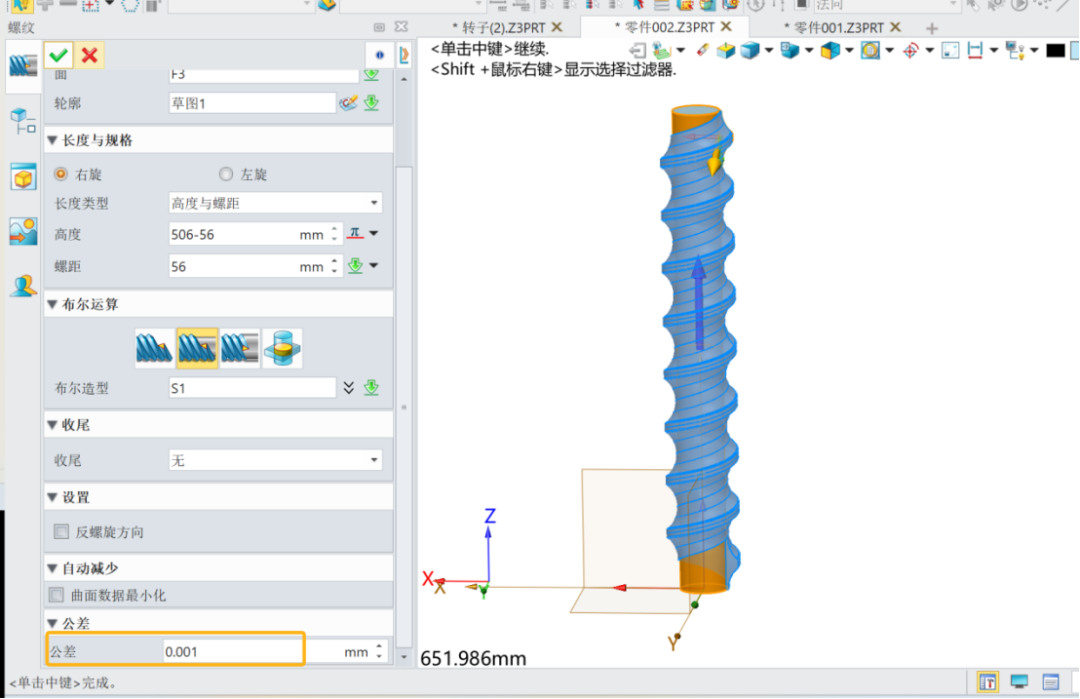

4. 这里如果计算失败,不能生成,在螺纹特征最下面设置下公差,这里设置的是0.001。

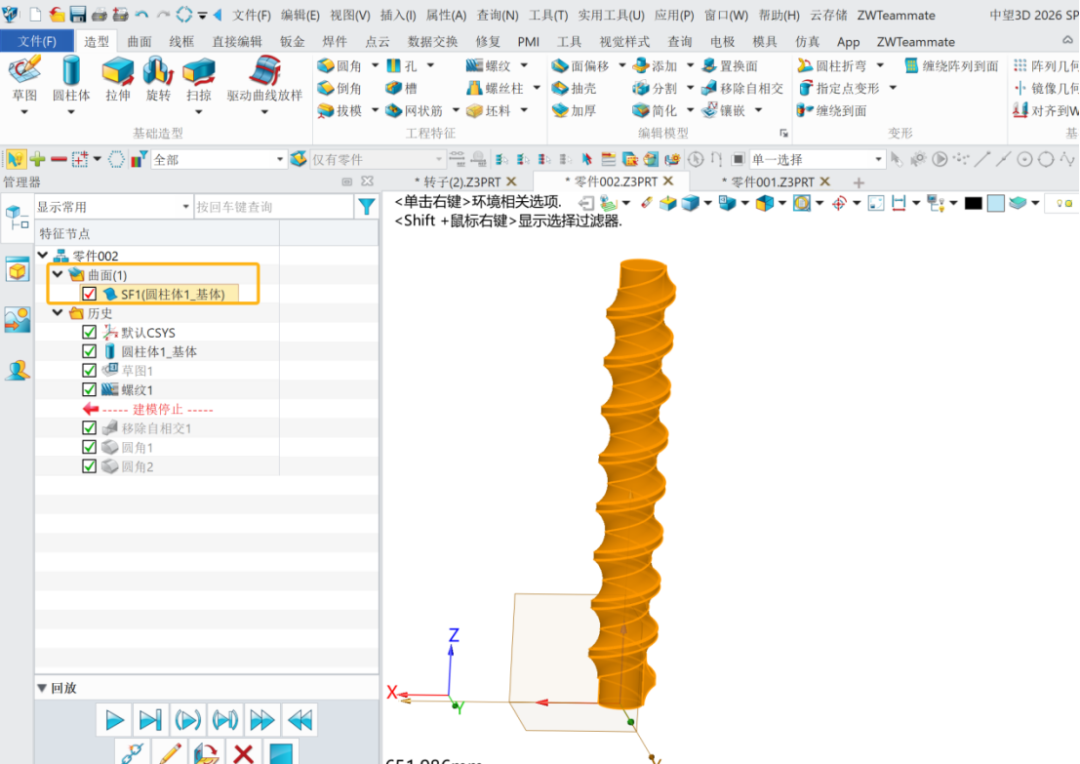

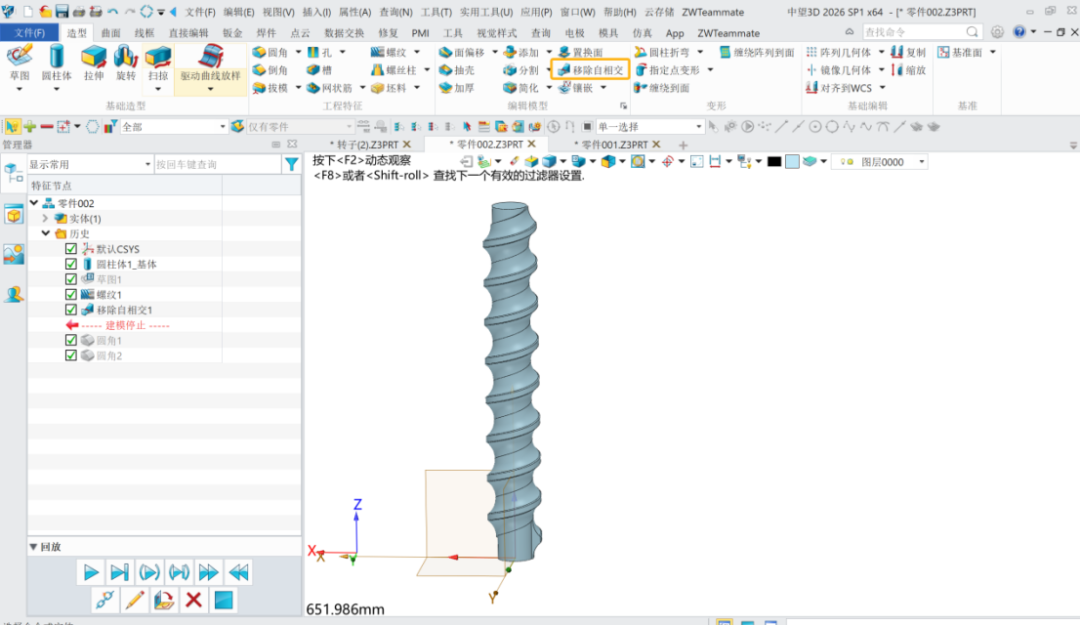

5. 生成之后显示的是曲面 是因为在软件计算中 不会自动把贴合的上下两个面合并,使用【移除自相交】命令,将贴合部分的曲面自动修剪,形成实体。

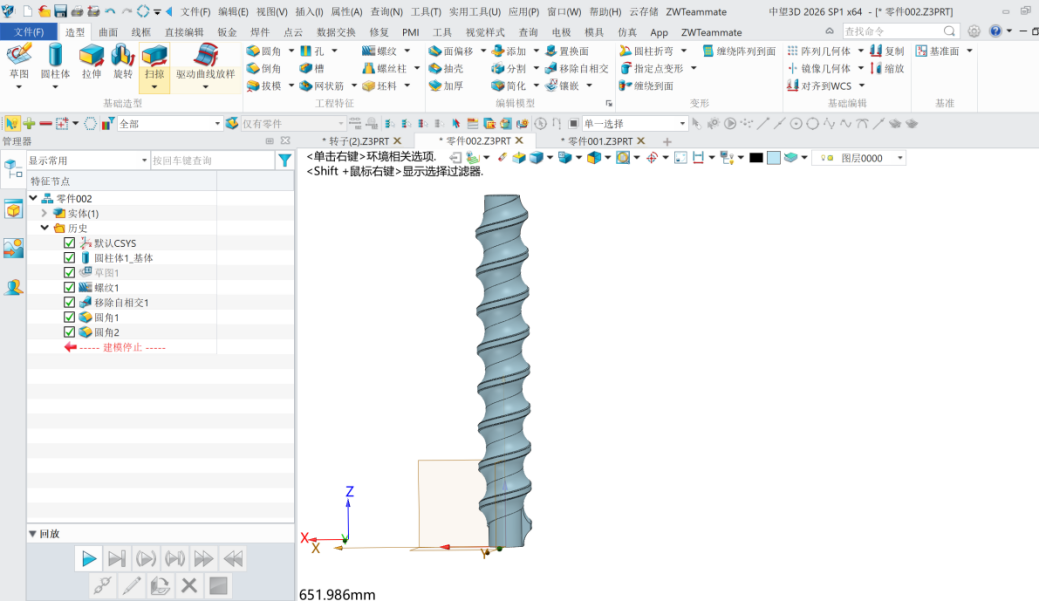

6. 根据需要添加圆角即可。
