CAD教程 | 中望CAD 批量打印3个常用功能快速入门

一、中望CAD【智能批量打印】功能如何使用？

1. 点击菜单【文件-智能批量打印】（【ZWPLOT】命令），打开智能批量打印对话框；

2. 选择图框形式：根据图框的类型进行选择；

3. 如图框形式选择【图层】或【图块】，点击【从图中指定图块或图层】，选择一个目标图框，图框所在的【图层名】或【图块名】将显示出来；

4. 设置打印输出选项；

5. 点击【选择批量图纸】，框选需要打印的图纸，再点击【亮显】，确认图纸的选择情况，再按【回车】键回到打印设置界面；

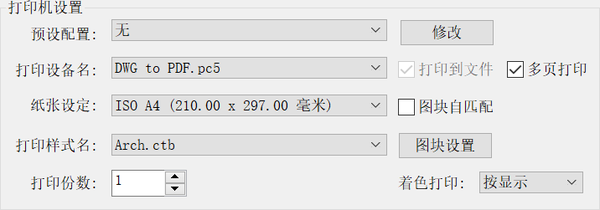

6. 设置【打印设备名】、【纸张设定】和【打印样式名】等；

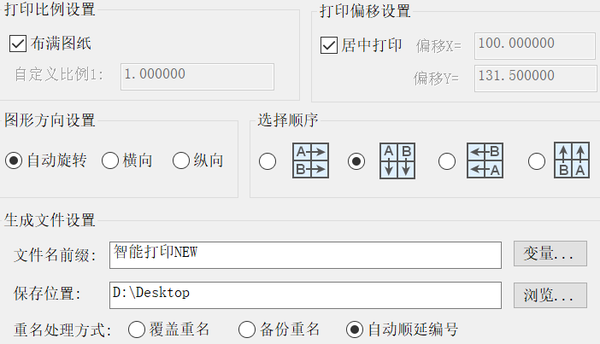

7. 设置其他打印信息，其中【文件名前缀】是在打印多张独立图纸时，即步骤7中的【多页打印】不勾选的状态下，以【前缀+1、2、3...】为文件名。

8. 点击最下方的【打印】，完成【智能批量打印】。

二、中望CAD智能批量打印如何自动识别标准图幅

文件中存在多种图幅大小的图纸，智能批量打印功能是否可以识别图纸大小，输出打印相应大小纸张的图纸呢？

对此，中望CAD2024及以上版本，具有识别标准图框大小的功能，具体操作如下：

1. 点击菜单【文件-智能批量打印】（【ZWPLOT】命令），进入打印界面；

2. 首先根据自己图框的形式选择对应形式；

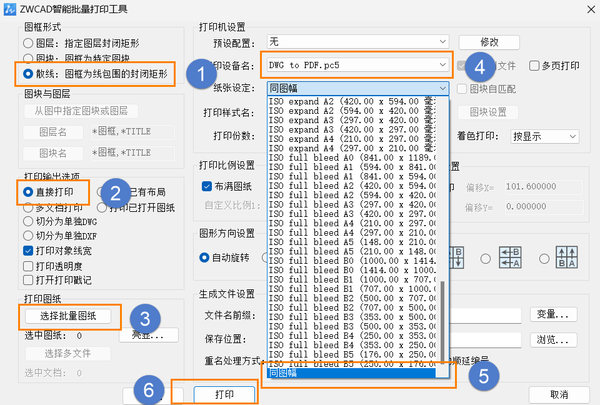

选择【直接打印】→ 点击【选择批量图纸】，框选需要打印的图纸 → 选择【打印设备】，选择打印设备名称 → 点击【纸张设定】下拉菜单选择【同图幅】，继续完成保存位置等其它设置后点击【打印】即可。

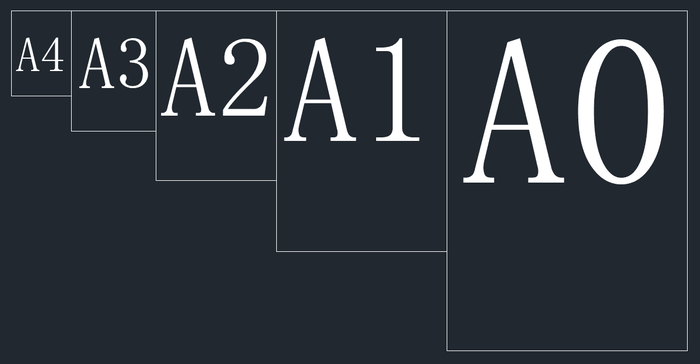

注意：软件只能识别A4\A3\A2\A1\A0五种标准图幅。A4：210mm×297mm，A3：297mm×420mm，A2：420mm×594mm，A1：594mm×841mm，A0：841mm×1189mm。

3. 图纸打印效果如下：

三、中望CAD智能批量打印功能，如何针对图框大小进行批量打印？

智能批量打印能设置图纸大小，需要图纸中的图框是图块的形式，不同图框大小的图块名称不同。

1. 点击菜单【文件-智能批量打印】（【ZWPLOT】命令），点击【图块设置】，输入名称，选择打印设备、纸张等，并点击【添加】，在此处将图块与图纸大小的关系做好对应设置。

2. 选择图框形式为【图块】，点击【图块名】，选择需打印的图块名称，勾选【图块自匹配】。最后就可以按照正常的打印顺序，框选图纸进行打印。

3. 打印的结果可以看到图纸大小进行了区分。注意图纸空间中，图框所做的块名需要和图块设置里图纸的名称保持一致。
