CAD教程 | 中望CAD打开三维模型如何转为二维图形或显示三维视图？

在许多实际工作场景中，常常遇到需要中望CAD打开三维模型，包括：

1. 深化设计与详图绘制：

例如建筑行业要将某一复杂节点（如幕墙连接、精美装饰线条）导出三维模型到CAD，绘制更精细的施工大样图、节点详图。机械行业：对于复杂的钣金展开图、不规则曲面轮廓，在三维软件中生成二维展开或轮廓后，导入CAD进行排版、工艺标注、添加折弯线等后续处理。

2. 创建特定的二维表达：

生成独特阴影、填充、线型、的轴测图/等轴测图用于方案展示、说明书插图，或是制作示意图、原理图，简化线条、添加示意性符号和流程标注，用于安装示意图、系统原理图。

对此，今天CAD芯智库为大家分享在中望CAD打开三维模型的两个常见问题及对应解决方案！

一、中望CAD如何将三维模型转换为二维图形

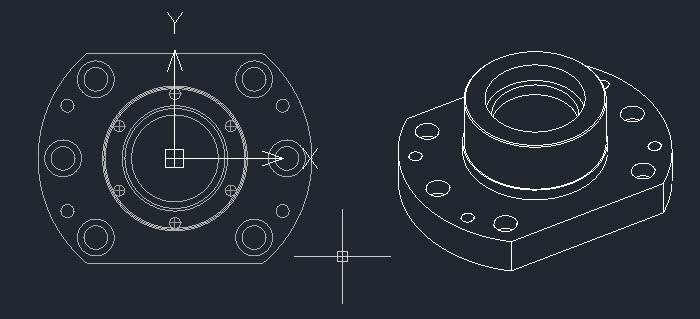

方案一：利用菜单【绘图-实体-平面摄影】（【FLATSHOT】命令），可以将当前视图下的三维模型转换为平面图，并放置于XY平面上。

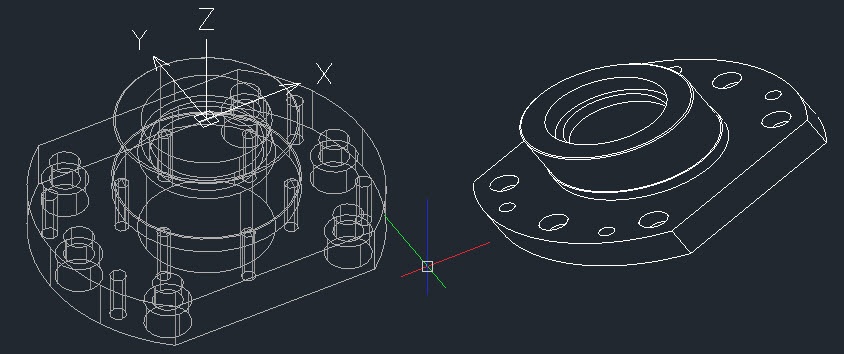

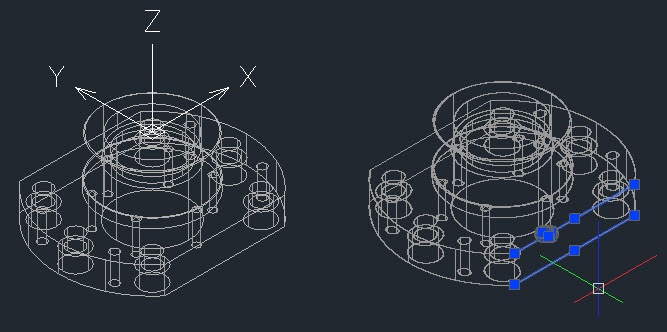

方案二：利用菜单【扩展工具-编辑工具-三维转二维】（【FLATTEN】命令），可以将当前视图下的三维模型转换为平面图，放于当前视口。

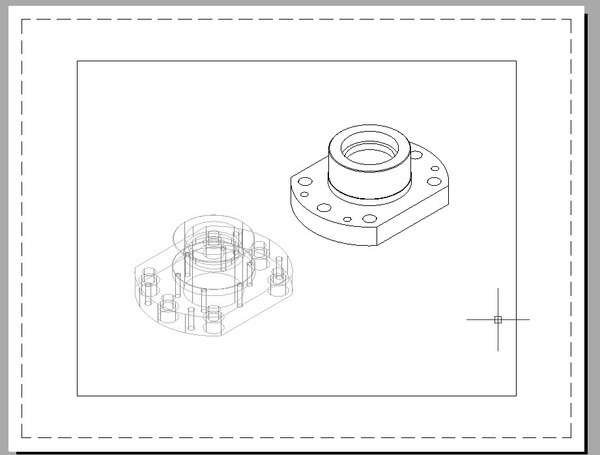

方案三：在布局空间的视口里，利用菜单【绘图-实体-轮廓】（【SOLPROF】命令），可以将当前视口下的三维模型转换为平面图，并放置于当前视口。

二、三维CAD图纸，打开后视图是xy平面方向，如何进入到三维视图？

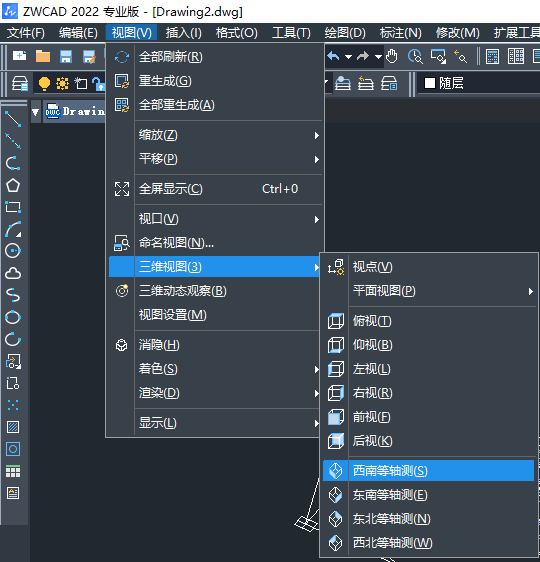

方案一：点击菜单【视图-三维视图】，选择视图方向。

方法二：点击菜单【视图-三维动态观察】，选择【受约束的动态观察】（只能沿着某一个方向进行翻转查看）、【自由动态观察】（快捷键【Shift+鼠标中键】，可以沿着任意方向进行旋转查看）、【连续动态观察】（旋转一次后，松开鼠标，软件可以自动连续按照上一次旋转的方向缓慢旋转视图）。

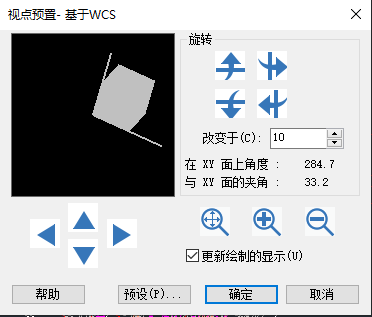

方法三：点击菜单【视图-三维视图-视点】，通过设置视点方向，改变视图方向。
