中望3D 2026亮点速递（6）-工程视图新升级，制图更标准，操作更灵活

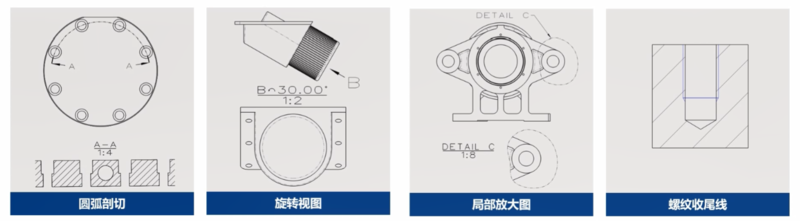

中望3D 2026在工程图视图方面进行了多项改进，使视图表达更加直观，能够满足更广泛的绘图需求，也使工程图模块更加灵活易用，更加符合制图标准，具体包括：

1. 新增弯曲剖视图中的圆弧剖切；

2. 旋转视图操作更智能高效；

3. 局部放大图中支持样条曲线作为边界；

4. 支持显示螺纹收尾线，进一步完善了工程图细节处理。

30秒速懂中望3D是什么？

国产自主研发三维CAD/CAE/CAM全流程工业软件，企业三维CAD国产化替代方案，支持Wins+Linux双系统。高效兼容Creo/Proe、NX/UG、Solidworks、Caita等国外3D软件。拥有曲面造型、实体建模、模具设计、装配钣金、工程图、仿真（流体/结构/电磁）、2-5轴加工模块。

快速指引

→ 中望3D正版多少钱

→ 中望3D 2026企业版优惠、试用支持

400-806-2030

「点击这里」留资，工程师5分钟内回电！

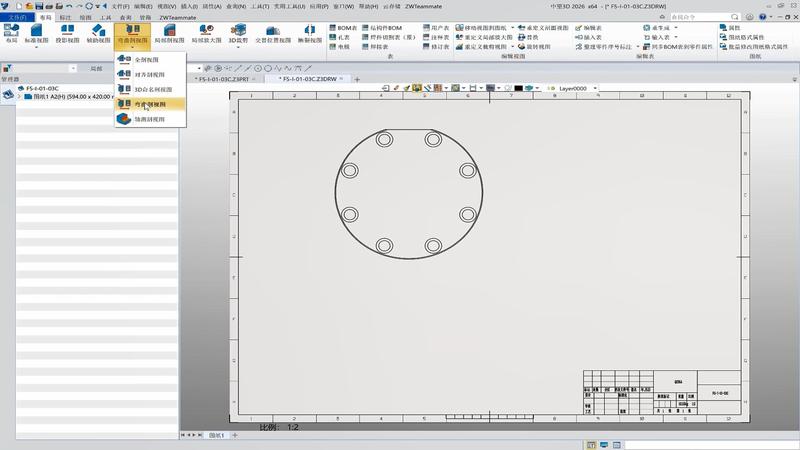

1. 剖视图中新增了圆弧类型

该功能非常适用于绘制涡轮轴承等旋转类零件。

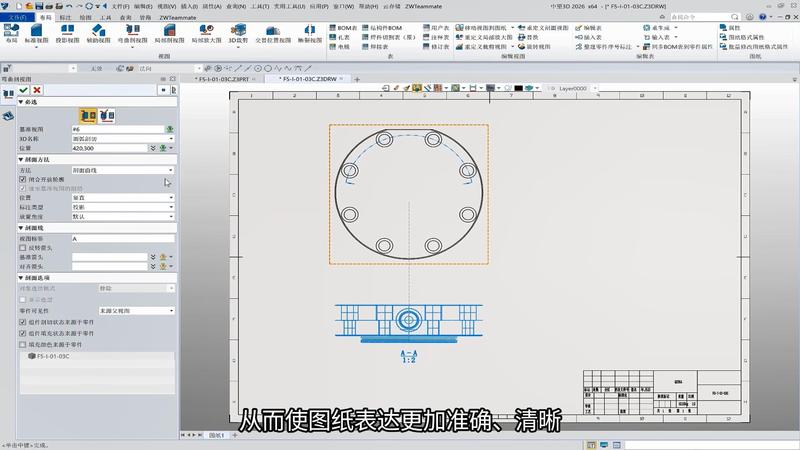

工程师可以在三维环境中通过圆弧草图创建命名剖面曲线，然后在弯曲剖视图中选择该剖切线来生成圆弧剖视图，从而使图纸表达更加准确清晰。

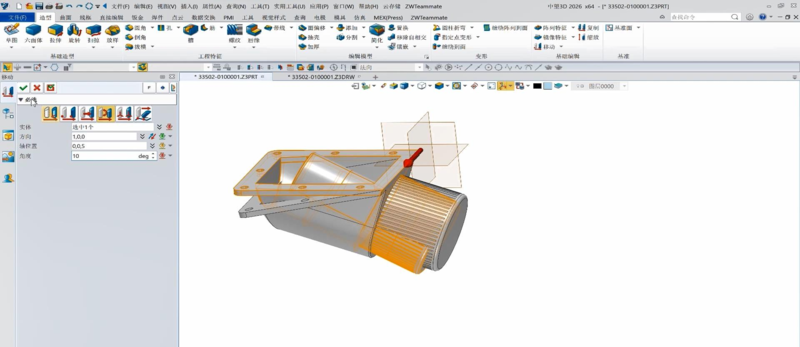

2. 旋转视图操作更智能高效

对于有一定角度的辅助视图，现在可以通过右键菜单选择顺时针或逆时针旋转，使视图自动摆正为水平或垂直方向。

旋转角度还可以作为注释，在标签上显示，并与三维模型保持关联——当三维模型发生旋转时，图纸上的角度注释也会自动更新，减少手动调整提升工作效率。

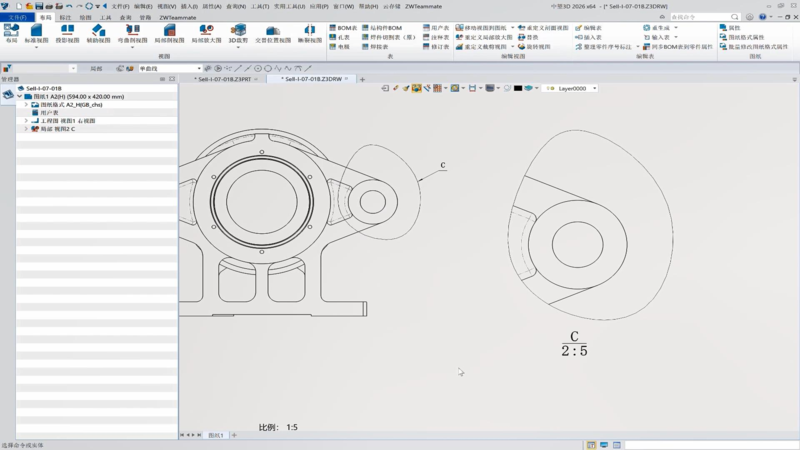

3. 局部放大图中支持样条曲线作为边界

局部剖视图和局部放大图的边界选项得到了扩展，支持使用样条曲线作为边界。

您可以选择样条曲线，绘制不规则曲线作为边界，生成更具灵活性的局部视图满足特殊表达需求，使图纸更为精准灵活。

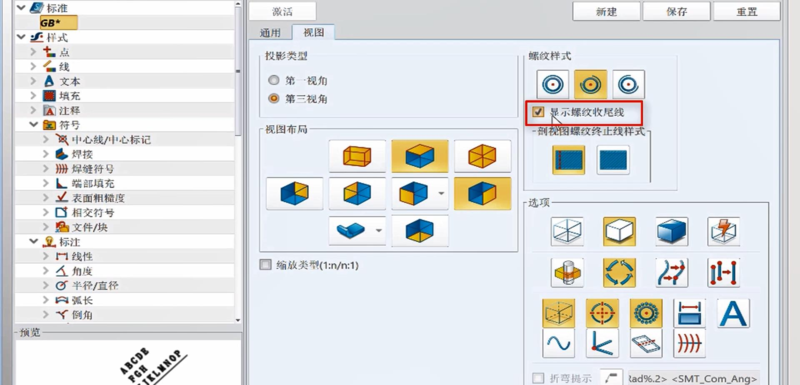

4. 支持显示螺纹收尾线

为了满足不同公司的制图标准，螺纹收尾线现在可以在视图中显示。

只需在视图选项中勾选显示，螺纹收尾线系统便会在剖视图中自动添加收尾线，使图纸更加规范，减少手动绘制的工作量。
