国产3D新亮点-中望3D 2025装配设计如何优化结构及生成模式？

之前分享了国产三维CAD软件——中望3D在轮船发动机等大型机械设备的应用案例后，有不少客户希望更多了解中望3D的装配技术。

刚好装配设计也是中望3D 2025版的重大革新模块之一，接下来陆续分篇介绍。今天主要是分享中望3D 2025版在结构模式和生成模式上的优化：

① 引入树状结构网状图模式

直观呈现链接关系，助力便捷查找高效管理，并优化重生成功能。

② 实现一键重生成和自动重生成

大幅提升装配效率，帮助工程师在复杂多变的设计环境中迅速作出精准调整，从而提升整体设计工作的效率和质量。

快速指引

中望3D企业版价格‍

400-806-2030

「点击这里」留资，工程师5分钟内回电！

中望3D拥有自主知识产权的国产三维CAD/CAE/CAM全流程三维工业软件，高效兼容Creo/Proe、NX/UG、Solidworks、Caita等国外3D软件。拥有曲面造型、实体建模、模具设计、装配钣金、工程图、仿真（流体/结构/电磁）、2-5轴加工模块，支持Wins+Linux双系统。

1、 树结构网状图

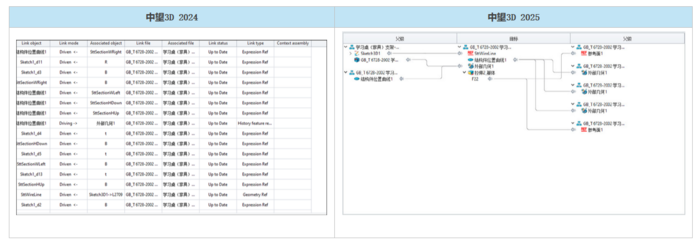

新增树结构网状图，使用户能够更快速、更清楚地了解零件之间的关联，无论是了解零件属性还是其它特征，都能轻松实现。

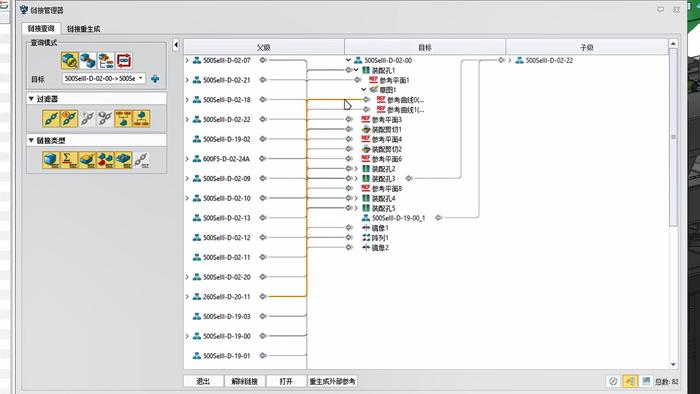

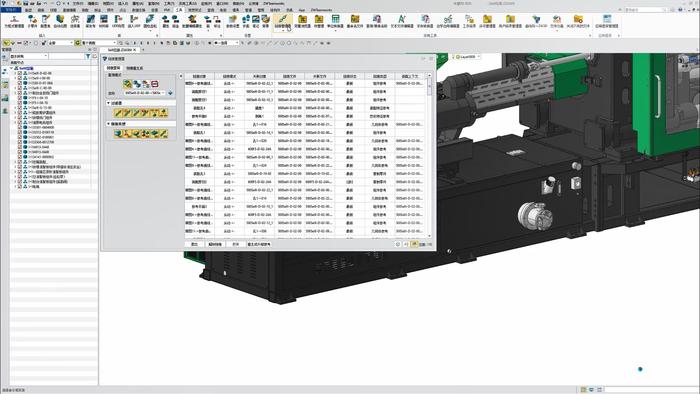

打开需要查询的链接关系的装配体，点击链接管理器。新增树结构网状图模式激活后，即可清晰直观的展示链接关系。目前提供常用的四种链接关系，辅助用户梳理引用关系，解决错误引用，避免和破解循环引用。

① 查询指定对象的链接关系

用户可以选择任意目标对象，系统将展示该对象的所有引用关系，包括被其他对象引用和引用其他对象的情况。

② 查询两个对象间的链接关系

用于查询并显示两个指定对象之间的引用关系，帮助用户理清对象之间的联系。

③ 查询装配文件的链接关系

特别适用于装配设计，用户可以快速了解整个装配文件中各组件之间的引用情况，帮助优化装配设计流程。

④ 查询循环引用关系

系统能够检测并展示当前加载的所有链接关系中的循环引用，帮助用户及时发现和解决循环引用问题。

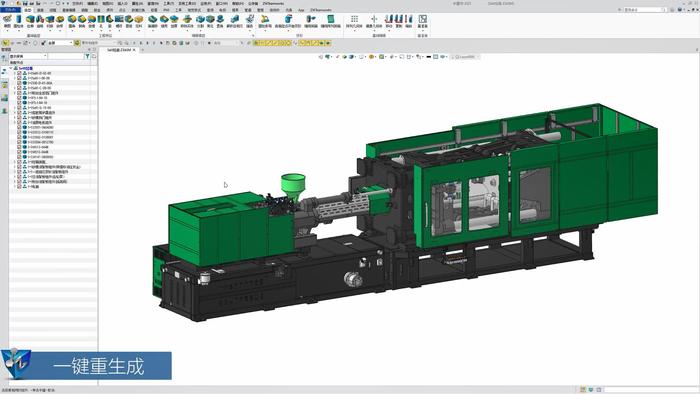

2. 一键重生成

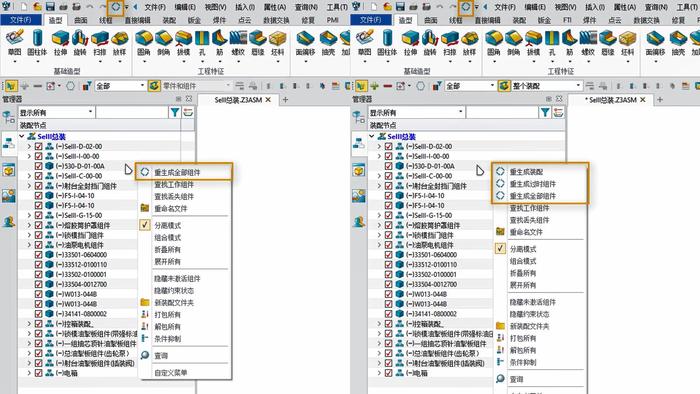

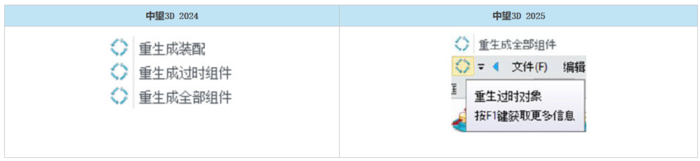

中望3D 2025 对装配重生成功能进行了整合。使用菜单栏的一键重生成按钮，即可完成当前所有过时对象的一键更新，无需手动刷新，帮助提高了软件易用性。

3. 自动重生成

适用于需要经常调整参数/含有柔性零件的组件。系统将根据过时状态自动更新模型，省去了手动刷新的步骤，帮助提高用户工作效率。

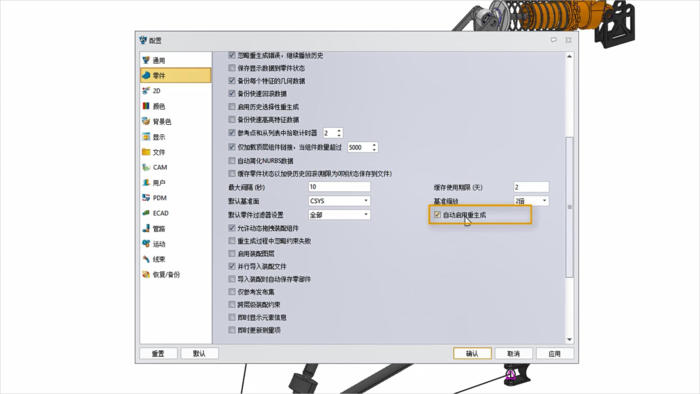

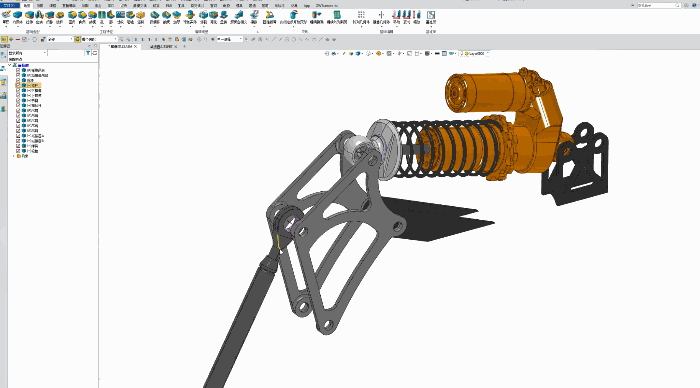

首先需要在配置零件页中打开自动重生成选项，修改模型设计后，系统将根据过时状态自动更新模型，以图中的悬挂组件为例，拖动组件后，弹簧柔性零件即可自动刷新。
