CAD教程｜中望CAD可变块的旋转与对齐小妙招

上期向大家介绍了可变块的常用功能之一：字段关联高级可变块，本期，我们继续学习可变块的新功能——旋转和对齐可变快。

旋转可变块是将翻转、旋转等多种命令组合在一个图块中，可以支持图形的局部旋转；对齐可变块则是利用对齐命令让图块与其他对象快速对齐。这两种可变块在建筑、室内等领域匀有广泛的应用。例如，在使用立面索引图块时，我们可以只旋转索引视图方向而不改变图块的字体方向，确保字体保持水平状态。

接下来将用【立面索引可变块】的案例来演示旋转对齐可变块的操作，这就打开中望CAD 2025一起学习！

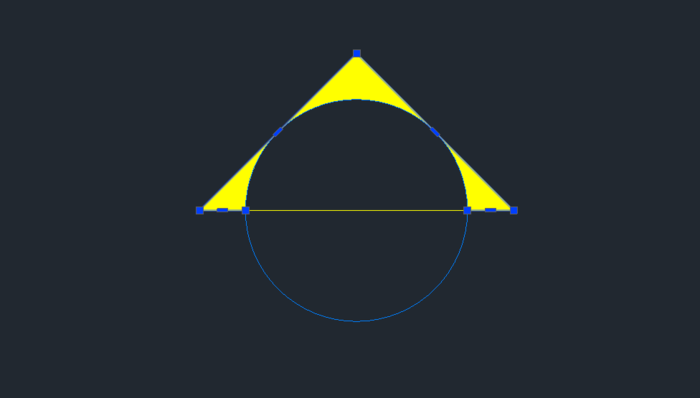

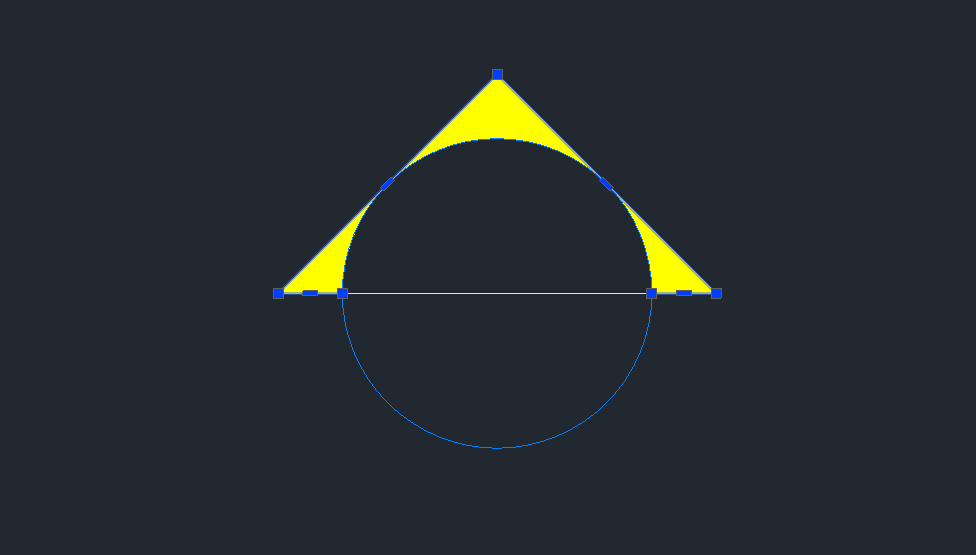

1）先绘制一个直径10cm的圆形；2）再绘制与圆相切的三角形（注意三角形与圆直径相接的位置要断开，其余线条用命令【J】合并）；3）将三角形与圆相切位置进行填充，根据规范修改图形颜色。

2.   用属性文字插入视图编号以及图号

1）在命令行输入【ATT】命令或点击菜单栏【工具】-【块】-【定义属性】插入属性文字；属性文字名称处输入【视图编号】，缺省文本输入【A】 ，

2）文本样式和文字高度都可以根据需要进行设定，对齐方式选择【中间】，便于固定文字位置。

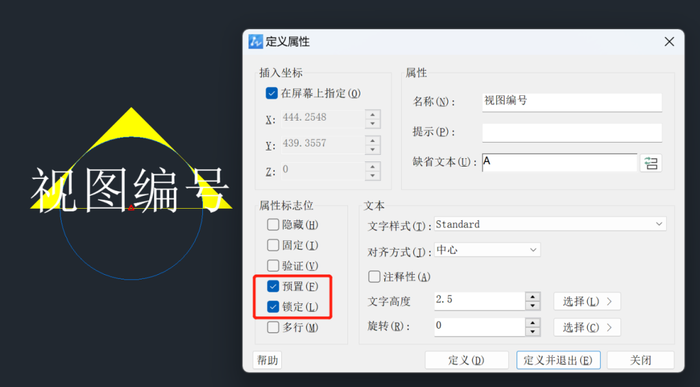

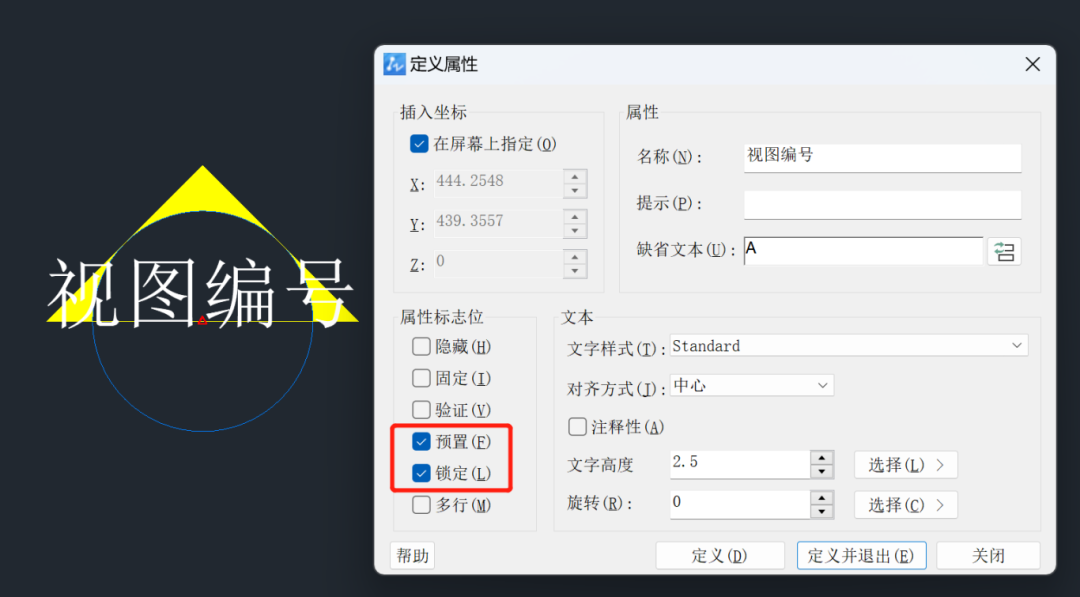

3）属性标志位置一定要注意勾选【预置】和【锁定】两个选项。

4）点击定义并退出，将文字放置在上半部分图形中间，复制设置好的属性文字，可以直接双击修改属性文字名称为【图号】,缺省文本修改为【01】。

3. 创建块，并添加旋转与翻转功能

1）将图形制作成图块，指定图块的插入基点为圆形的中心点（便于后续添加旋转及翻转的动态）。

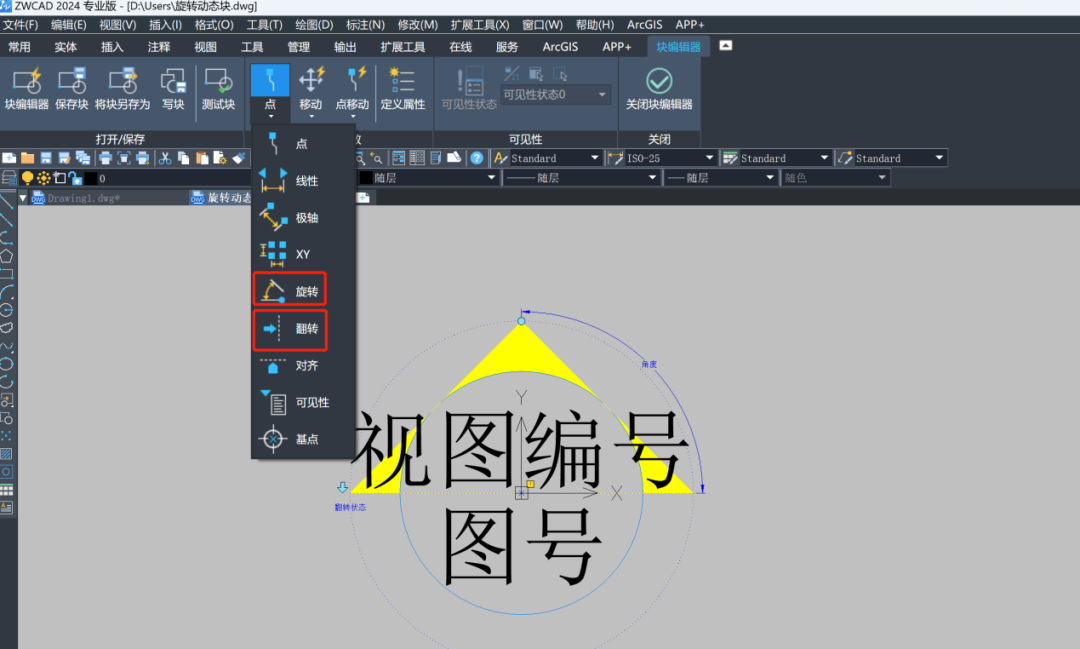

2）选中块右键点击【块编辑器】进行编辑，使用【旋转】命令添加一个旋转参数，再使用【翻转】添加翻转参数。

注意：一个图形有多个动作时可以先添加参数再添加动作。

4.   添加动作

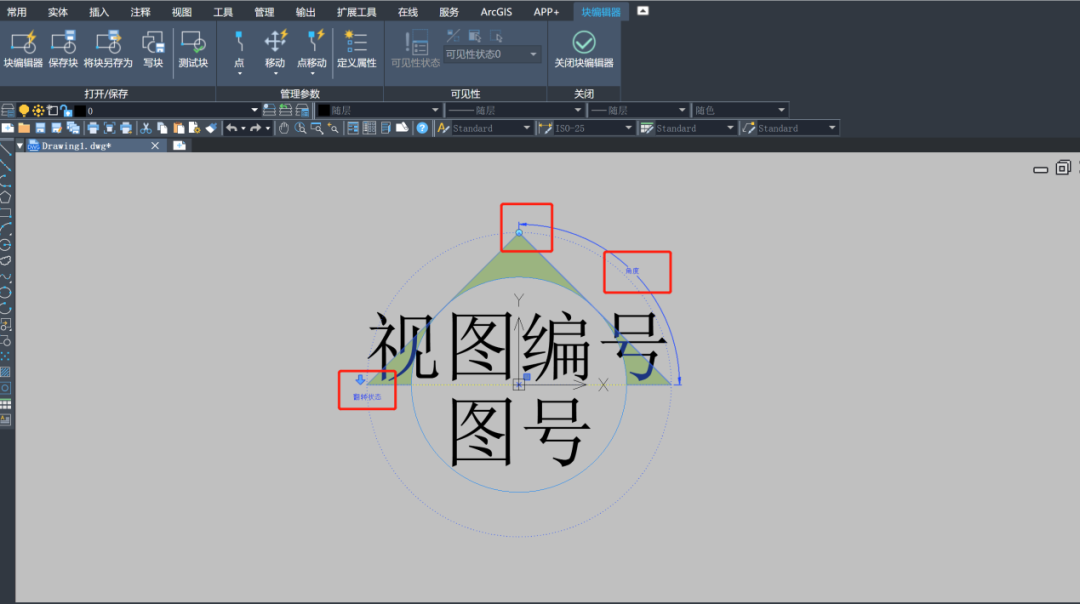

1）【双击旋转参数】选择对象添加动作，此时只选择需要旋转的外部图形，同时框选翻转参数和夹点。

2）同样，【双击翻转参数】选择对象添加动作，选择对象时旋转参数和夹点也要进行框选。

5. 测试与验证旋转可变块功能

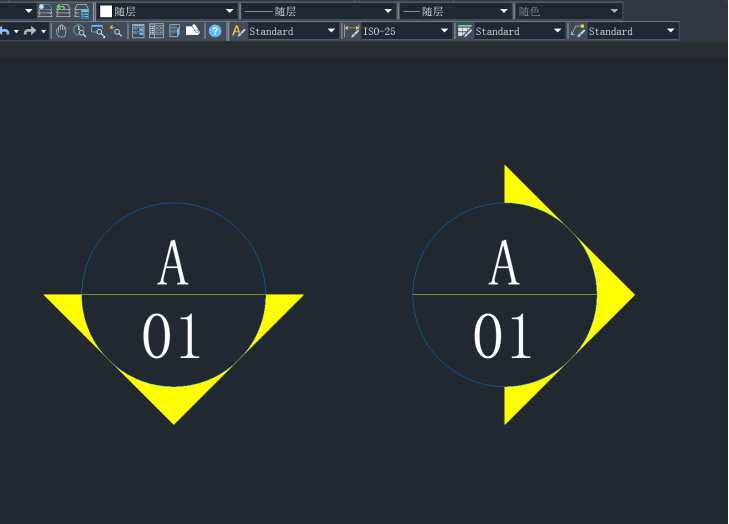

设置完成后关闭块编辑器，将图块复制粘贴，旋转视图方向，可以看到方向变化但字体保持水平状态。

1.   打开【工具选项版】

先从【工具选项版】中调用一个沙发，选中块右键点击【块编辑器】进行编辑。

2.   对齐参数

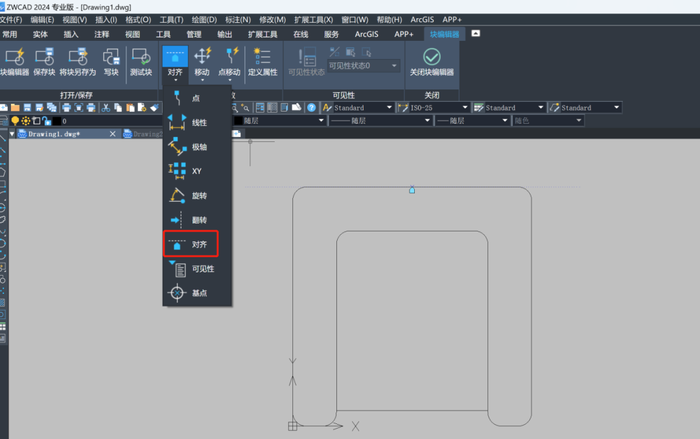

使用【对齐】命令添加一个对齐参数后，关闭块编辑器就可以了。

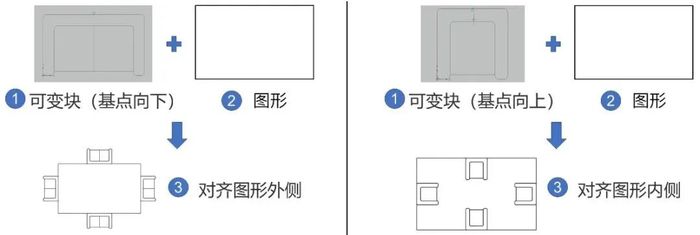

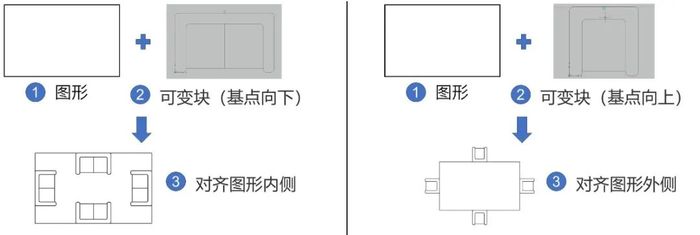

注：指定对齐基点后点击左侧确认，对齐的基点方向向下；指定对齐基点后点击右侧确认，对齐的基点方向向上。

三、提效技巧
