CAD教程｜中望CAD可变块总出错？5步带你高效解决！

在中望CAD 2025中，【可变块】功能一直是设计师们的得力助手，它允许用户创建具有可调整参数的块，通过简单的参数修改即可快速生成不同尺寸或形状的图形，极大地提升了设计效率。无论是机械零件、建筑构件，还是电气符号，可变块都能轻松应对复杂的设计需求。

今天给大家分享的【字段关联高级可变块】功能，就是可变块系列功能中的一个，它不仅继承了可变块的灵活性，还能通过字段关联实现数据的自动更新。

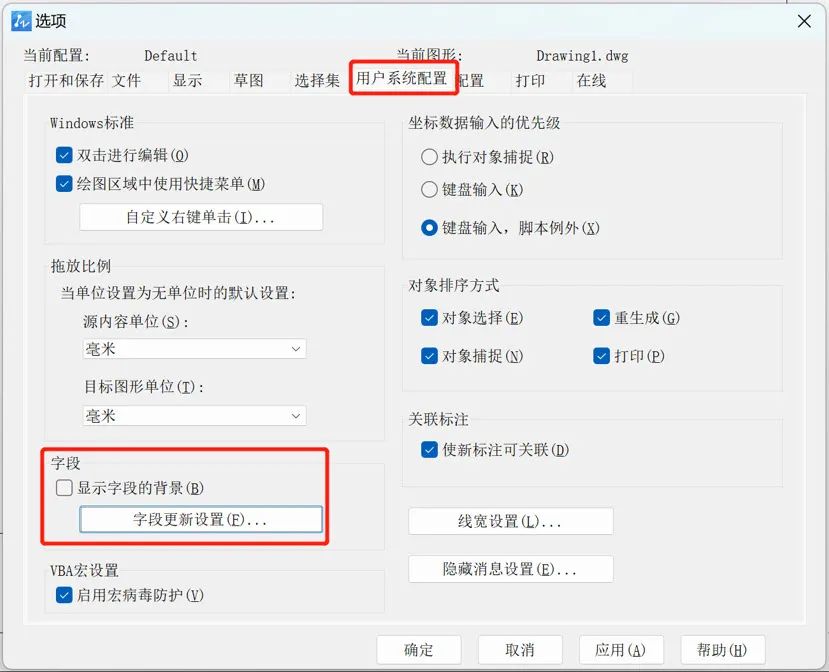

二、插入属性文字，定义图名标注

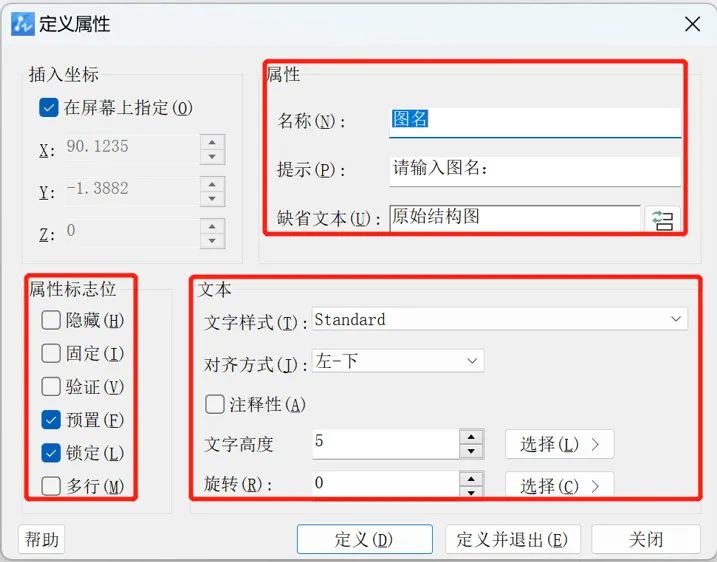

首先我们点击布局，在布局界面绘制一条标注线，在命令行输入【ATT】命令或点击菜单栏【工具】-【块】-【定义属性】插入属性文字。

属性文字名称输入【图名】，缺省文本输入【原始结构图】，提示内容可以输入也可以不输入。

文本样式和文字高度都可以根据需要进行设定，对齐方式选择【左下】，便于固定文字位置。属性标志位置一定要注意勾选【预置】和【锁定】两个选项。

点击【定义并退出】，在标注线上指定文字位置。

三、复制并修改属性文字，定义比例标注

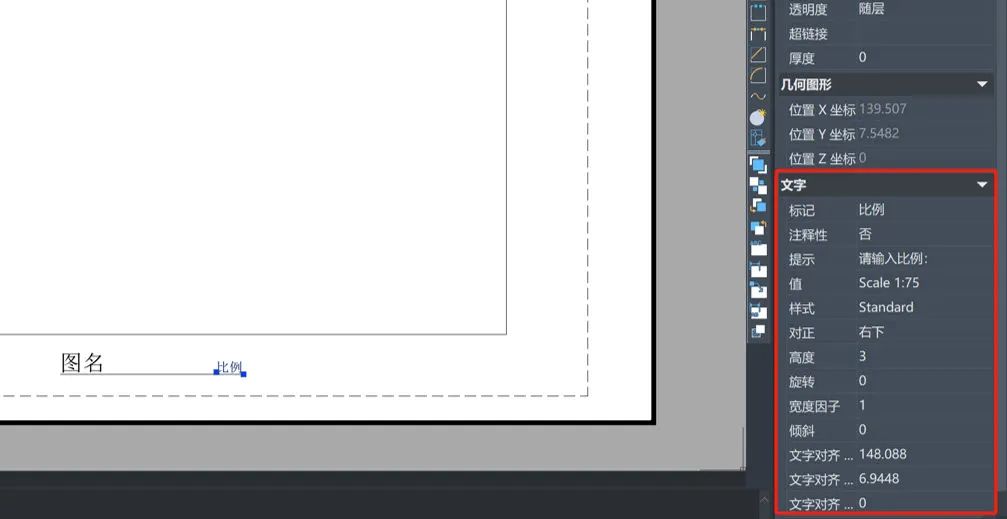

复制设置好的属性文字，选中该属性文字，直接在特性栏中修改名称、样式、对正方式、高度等内容。

如图所示，将标记修改为【比例】、值修改为【Scale 1：75】、对齐方式修改为【右下】，文字高度调整为3。

四、创建动态块，实现对称拉伸功能

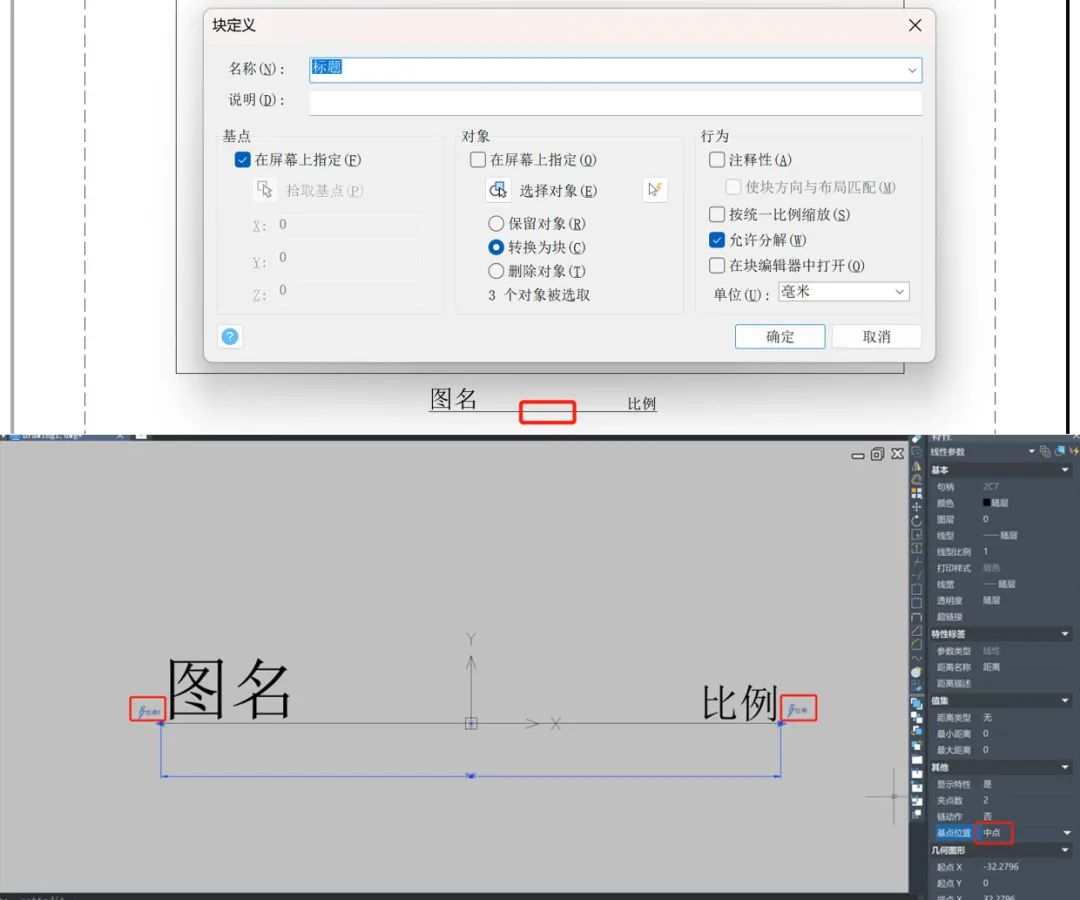

把标注线和文字制作成一个块，指定图块的插入基点为标注线的中心点（指定中心点是因为要加一个对称拉伸的动态）。接下来选中块右键点击【块编辑器】进行编辑。

第一步使用【线性】命令给标注线添加一个线性参数；第二步双击线性参数点击【拉伸】给标注线一侧添加一个拉伸动作，另一侧进行同样操作。最后在特性栏中将基点位置修改为【中点】进行保存，这样就可以实现一个对称拉伸的效果。

五、关联字段，实现比例自动调整

现在制作的属性块只能手动修改，不会自动调整。那么我们该如何操作呢？只需将比例属性与视口比例动态关联，即可实现自动更新。

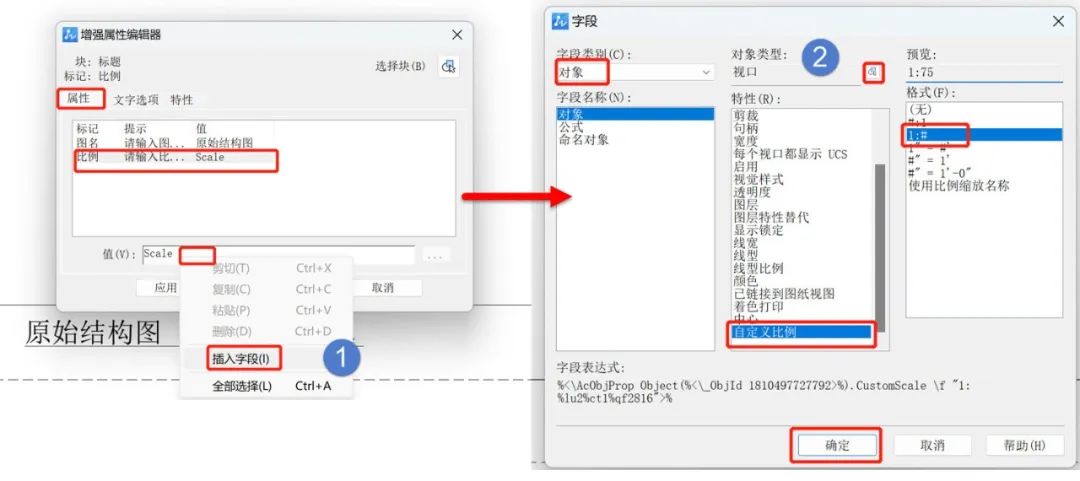

双击已经制作好的属性块，选择比例，在【属性】-【值】的位置将比例后面的具体数字删除。

再单机鼠标右键【插入字段】调出字段的对话框，因为比例需要与视口相关联，所以我们在字段类别下拉选择【对象】，点击【选择对象】按钮找到视口边界并点击视口。

在【特性】中选择【自定义比例】（自定义比例的更通用，包括了通过特性栏或工具条手动调整的比例）。

【格式】选择【1：#】的格式，预览会直接显示。最后点击【确定】。

六、验证字段关联，实现自动更新

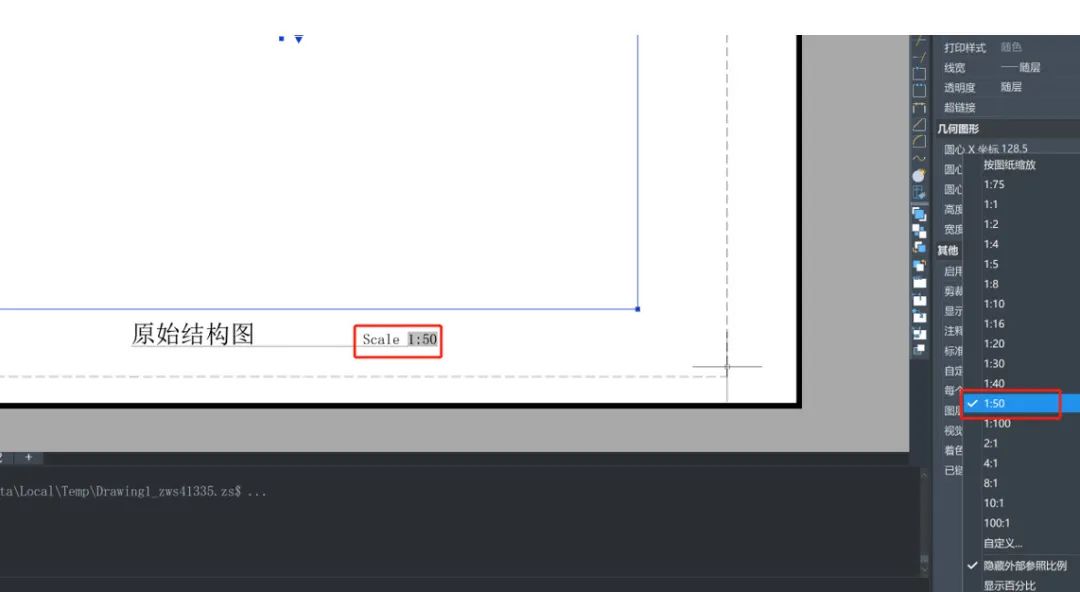

设置完成后可以看到字段已经发生了变化。点击【视口】，将视口比例调整为50，在命令行输入【re】刷新图纸，标题中的比例也自动调整为了1:50。

1. 绘制矩形并插入面积字段

切换到模型空间，绘制一个1m*1m的矩形。

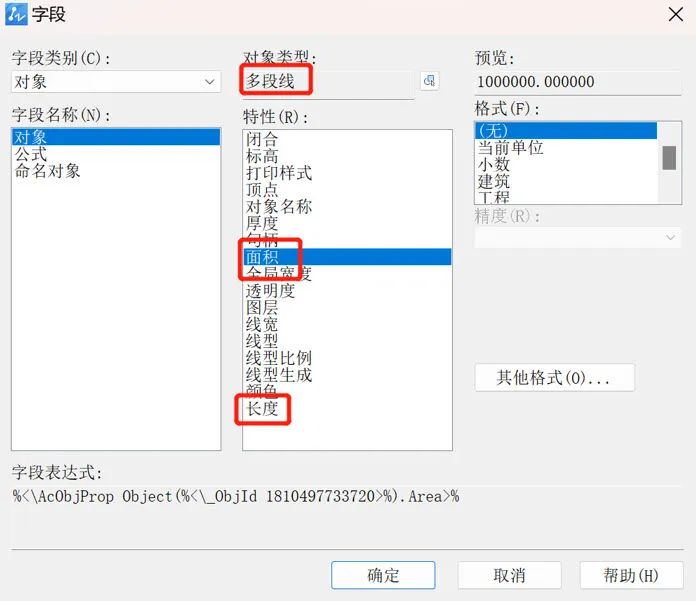

在命令行输入【dt】激活单行文字命令，输入文字高度后右键点击【插入字段】命令，字段类别下拉选择【对象】，点击【选择对象】按钮选择矩形，对象类型显示为多段线。

在【特性】中可以选择面积、长度等。

2.   调整面积单位格式，实现动态更新

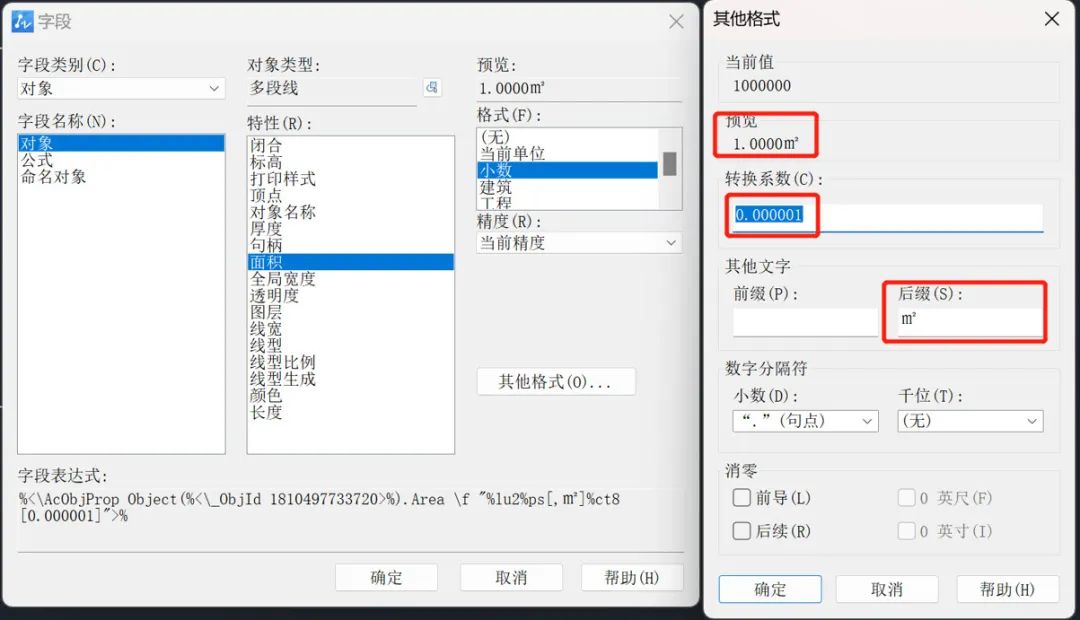

以面积为例，可以看到预览中显示的数值单位为平方毫米。如果想要显示的数值单位为米，可以点击【其他格式】，根据单位设置转换系数（比如平方毫米到平方米的系数为0.000001）。

点击【确定】，可以看到预览中的1000000平方毫米显示为了1平方米。

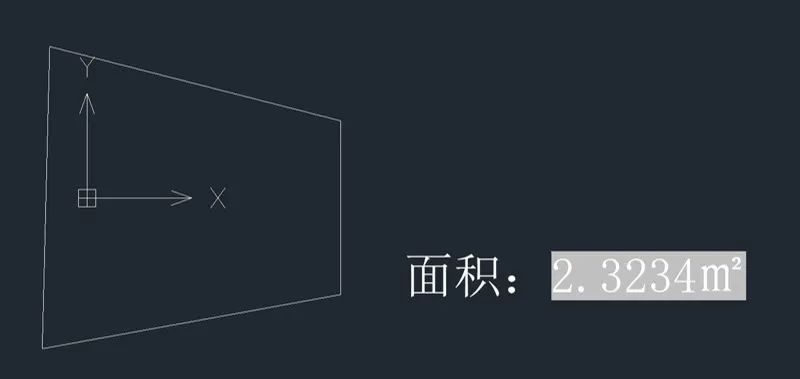

设置完成后选择矩形的夹点进行拖动，再【re】刷新，面积的数值也会跟随发生变化。

3.   创建属性文字并关联字段

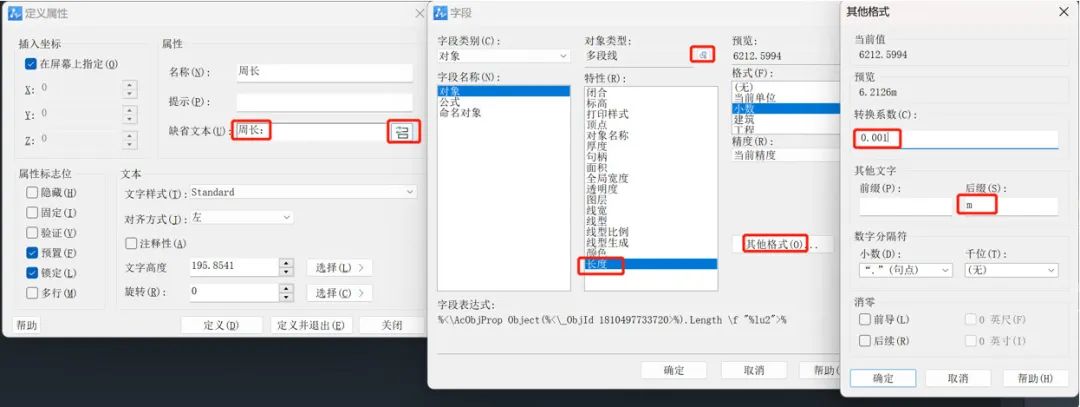

如果是想用属性文字关联，输入【ATT】创建属性，在【属性-缺省文本】输入需要的后缀文字后，在右侧位置直接点击【插入字段】命令。

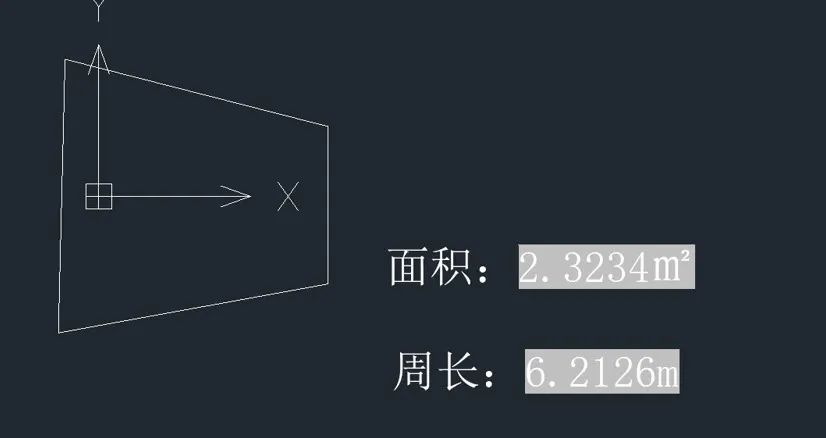

然后选择对象为矩形，在【特性】中选择长度，然后根据需要设置它的转换系数和单位，如图所示设置单位为m。

4. 制作属性块并验证动态更新

复制设置好的属性文字，选中该属性文字，直接在特性栏中修改名称、样式、对正方式、高度等内容。如图所示，将标记修改为【比例】、值修改为【Scale 1：75】、对齐方式修改为【右下】，文字高度调整为3。
