3D教程 | 国产中望3D如何实现非标管路单线3D建模

CAD全百科

发表时间:2025-02-25 22:53

管路设计是化工、能源、机械及汽车制造等行业生产环节不可或缺的一环,它直接关系到流体输送的效率、安全及设备的整体性能。因此,精确的管路图纸是设计、施工和维护的基石,而【单线表示】形式通过简化图纸,突出管路布局,使得复杂管路系统更易于理解和实施。

设计师通常使用中望3D的【管道模块】来完成三维管路设计并生成单线图。然而,在需要更高精确度和灵活性的复杂或非标准管路设计领域,【杆状扫掠】功能提供了一种更高效的单线图设计方法。

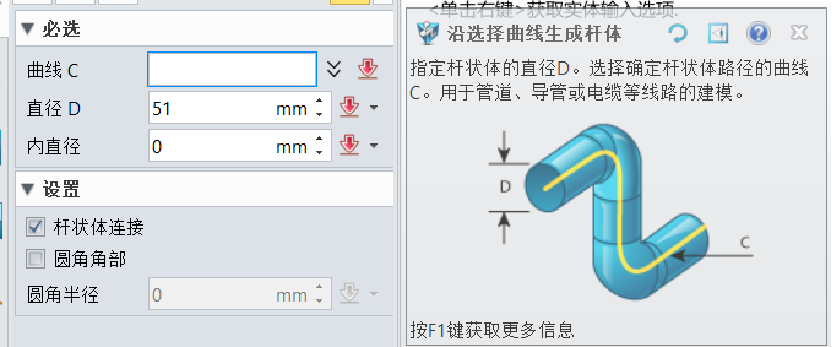

图/杆状扫掠功能示意图

比如,在锅炉行业的烟道设计中,使用【杆状扫掠】能够独立于标准管路库,直接依据指定路径生成管路,实现参数化设计,从而简化快速调整和优化过程。同样,在转向节、轴承等汽车复杂部件时,该功能可以迅速构建管路模型,满足设计需求,并与历史数据兼容,方便与PLM系统集成。

那么,中望3D【杆状扫掠】功能绘制的管子如何便捷地在工程图中用单线表示?接下来跟着望sir一起学习!

一、完成管线草图绘制

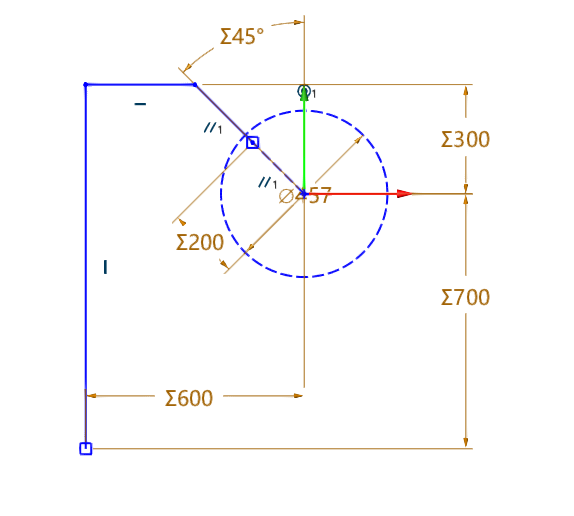

打开中望3D,进入【草图环境】,通过【绘图】、【约束】、【快速标注】功能快速完成草图设计。


二、生成三维管路模型

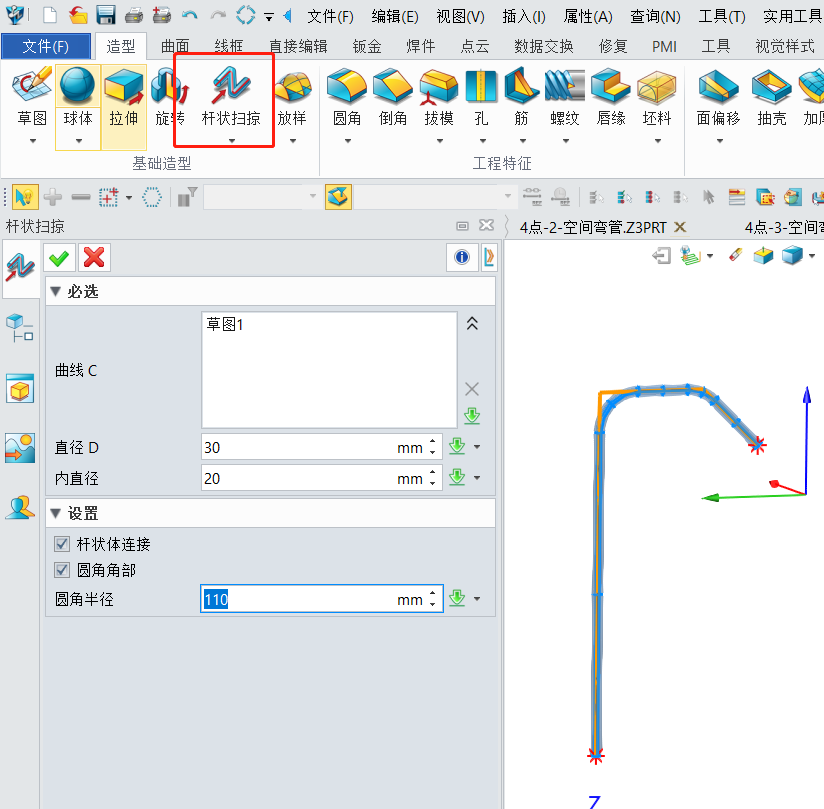

1. 退出【草图环境】,使用【杆状扫掠】命令,在【曲线C】中选择刚刚绘制的草图;

2. 根据实际需求设置【直径D】、【内直径】、【圆角半径】,点击【确定】,生成管路三维模型。


三、将管路中心线放置在中心线层

1. 在【图层管理器】中创建【中心线层】;

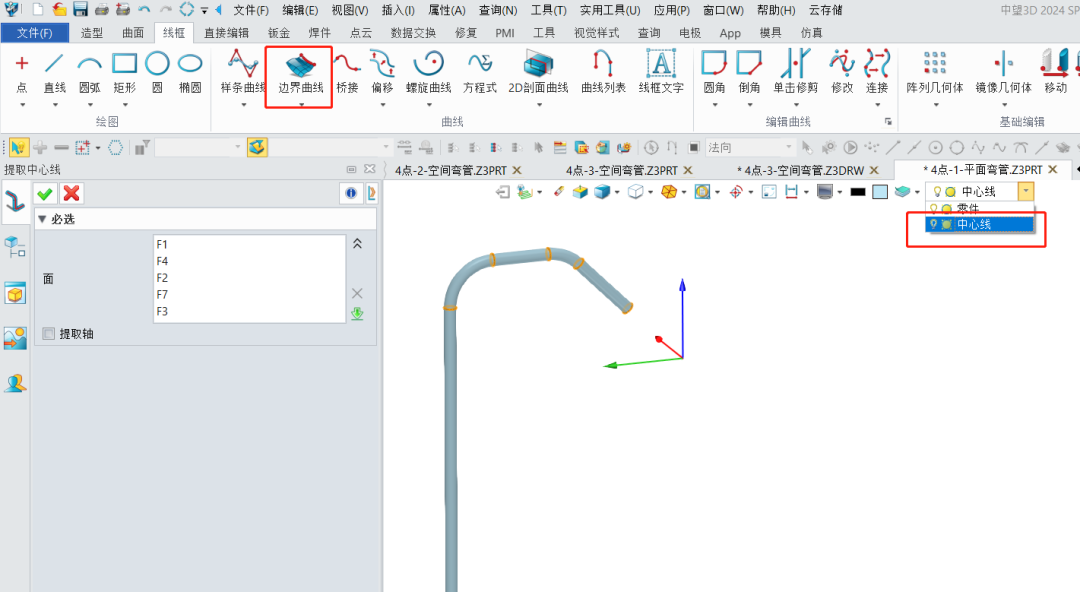

2. 使用【提取中心线】命令,选取管子外表面,生成中心线;

3. 将中心线放置在【中心线层】。

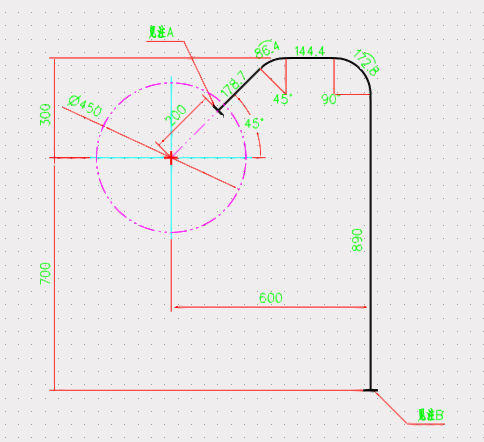

四、在工程图中利用单线表示管子

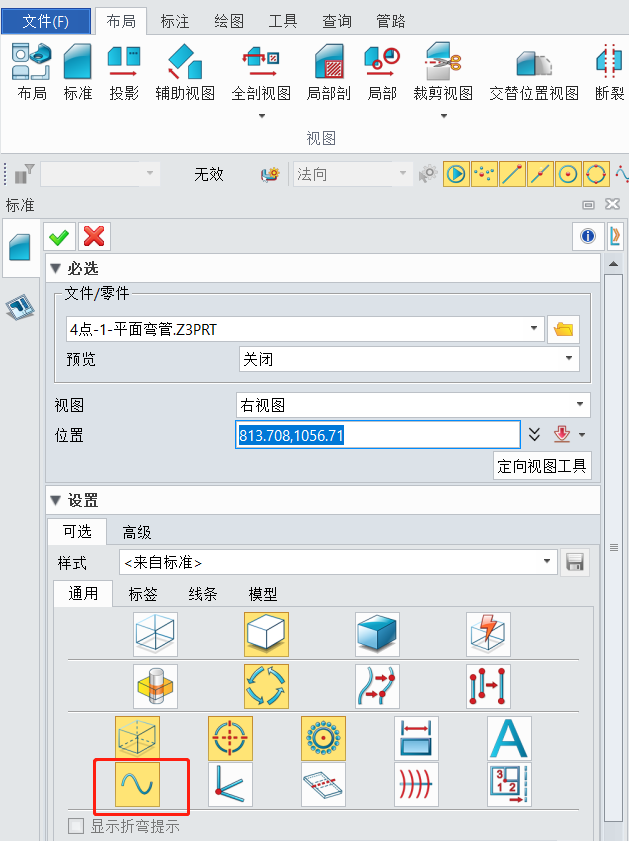

1. 进入【工程图环境】,使用【标准】命令,在【通用】栏勾选【显示零件的3D曲线】;

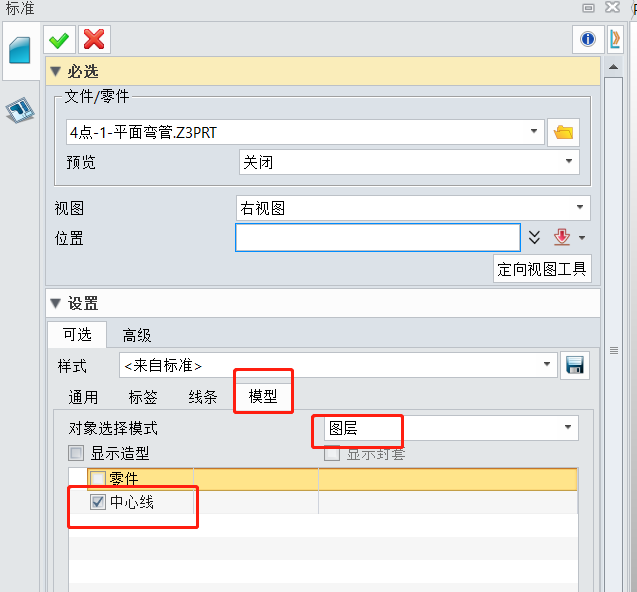

2. 在【模型】栏,选择【图层】,并勾选【中心线】,至此,即可实现管子在模型中用单线表示。
