CAD教程 | 巧用工具快速掌握中望CAD编号标注技巧CAD全百科发表时间：2025-02-11 20:28 设计师在日常工作时，常常要对CAD图纸上的文字内容进行编号标注，甚至需要同时添加前缀和序号。为了更高效地完成这类任务，许多设计师会选择使用支持智能标注的工具，一键生成前缀+序号，避免手动逐一输入的繁琐，同时减少出错风险。 今天，本文就给大家介绍一个可加载到中望CAD中进行编号自动标注的提效小程序——【编号标注工具V01】，支持快速对多个【单行文字】添加前缀和序号。其中【序号】部分可以自动排号，帮助小伙伴们批量添加编号标注，提高工作效率。 【编号标注工具V01】小程序可以快速对多个【单行文字】添加前缀，添加的前缀可分为【文字】+【序号】两部分，其中【序号】部分可以自动排号。 立即下载：→ 点击这里

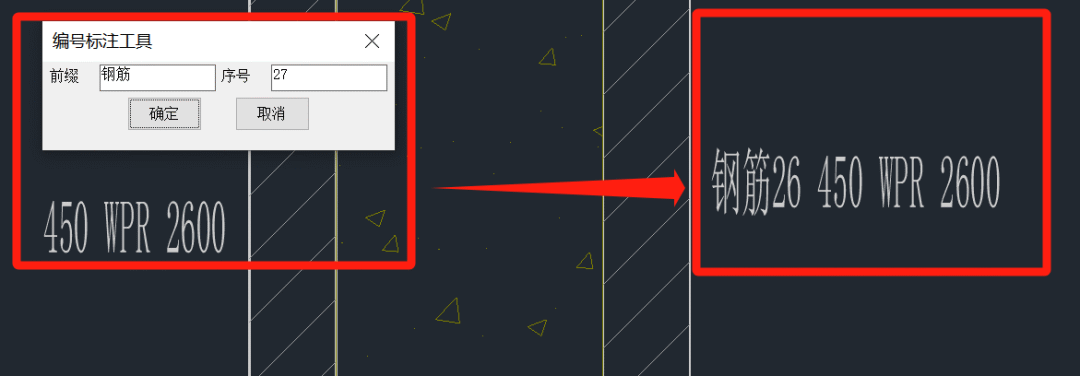

图/使用【编号标注工具V01】对【单行文字】添加了前缀“钢筋26”的效果 注意事项 1. 小程序文件在使用前必须解压到“D:\编号标注工具”文件夹下，加载后才能正常使用。 2. 添加前缀后退回不了，须谨慎使用。 一、对单个【单行文字】添加前缀和序号 ① 打开中望CAD，选择界面上方的“管理”选项卡，在应用程序栏中点击“加载应用程序”； ② 先把下载好的小程序【编号标注工具V01】解压到到D盘编号标注工具的文件夹下（注意：小程序文件必须解压到“D:\编号标注工具”文件夹下，加载后才能正常使用）； ③ 点击“添加应用程序”，选中小程序，然后点击加载，确定。

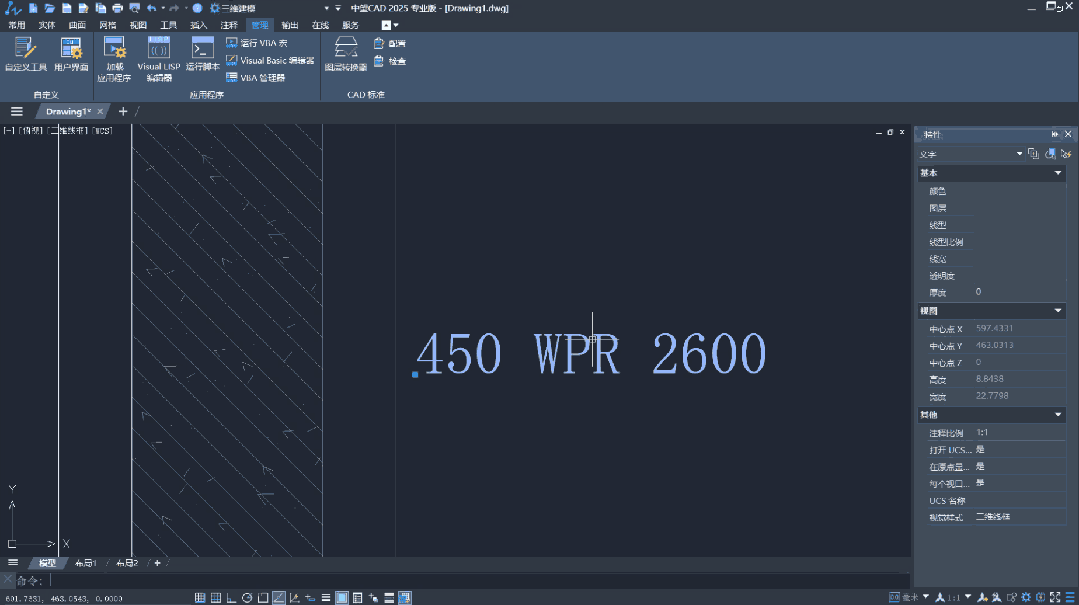

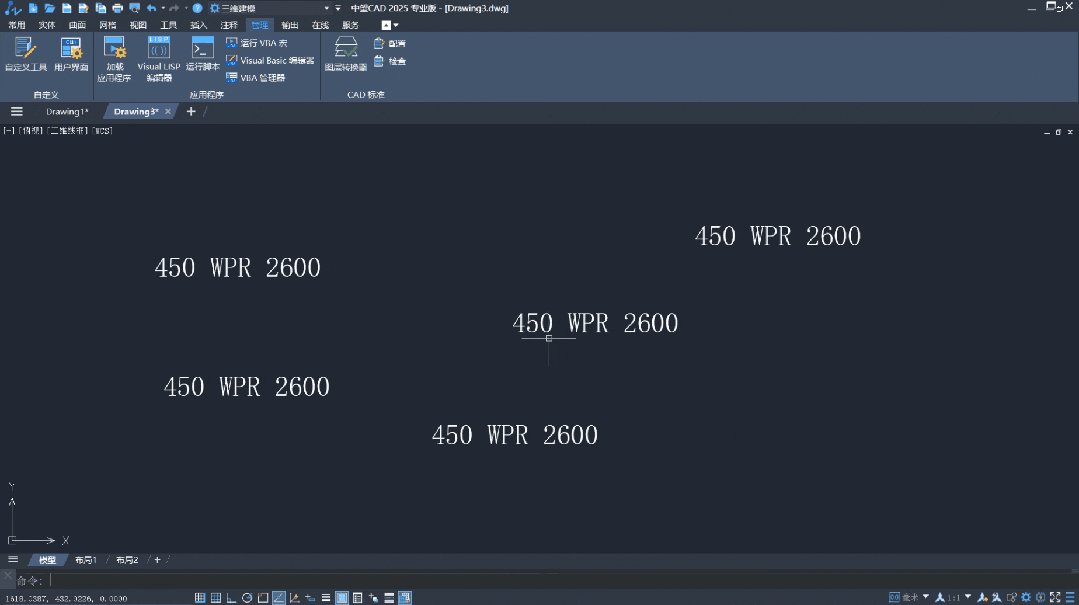

④ 添加完成后，在下方命令栏会提示提效工具的命令快捷键【BZ】； ⑤ 在命令栏输入【BZ】，在编号标注工具的弹窗中分别输入前缀和编号，检查无误后点击确定； ⑥ 选择击你所要添加前缀的对象【单行文字】，按回车，就会自动加上前缀和序号了； ⑦ 再次选择已添加前缀的对象，发现它已经从【单行文字】变成【多行文字】了。 二、选择偏移对象 【编号标注工具V01】小程序也可以同时给多个【单行文字】添加前缀和序号，并且序号会按照选中对象的顺序自动排序。 ① 输入快捷键【BZ】启动程序，在编号标注工具弹窗中填写前缀和序号的内容； ② 单击选择多个【单行文字】，可以看到序号会按照选择的顺序自动排序。
