CAD教程 | 4个技巧让圆弧轻松变圆

CAD全百科

发表时间:2025-01-23 10:47

设计师在绘制图纸时,常常需要把未成圆的多段圆弧转变成圆。今天,本文分享中望CAD中将圆弧变成圆的4种方法,教大家综合运用命令快捷键、提效程序简化绘图流程,提高设计效率。


一、快捷键【C】重画圆

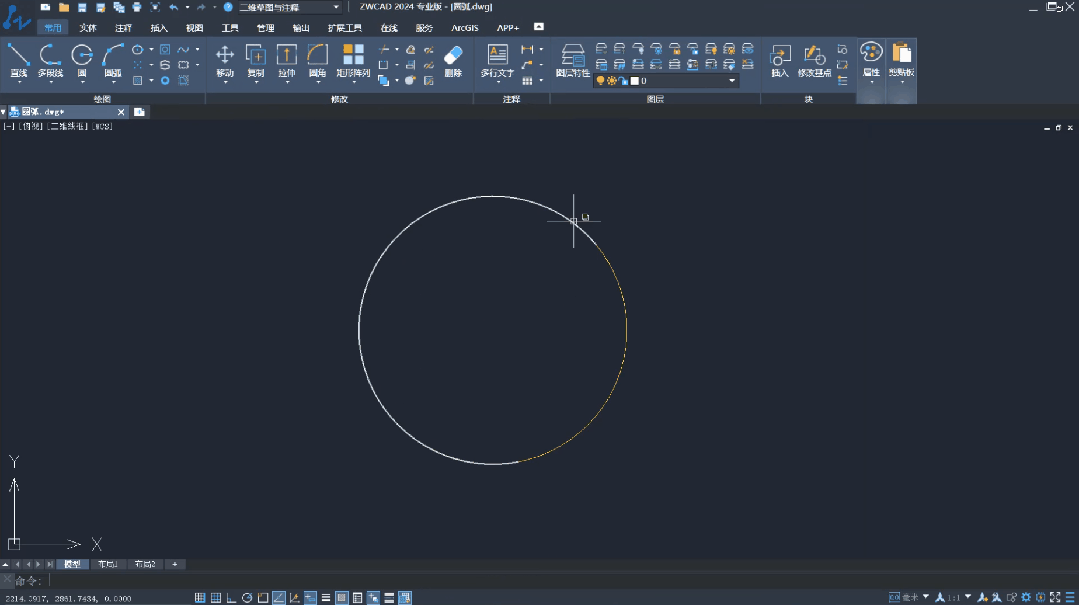

使用中望CAD的圆命令(Circle,快捷键【C】),可以快速得到一个新的圆。

① 打开中望CAD,在下方命令栏输入快捷键【C】启动【圆】命令;

② 选择指定圆的圆心位置、半径大小的方式画圆;

  • 按住鼠标左键不放,拾取圆弧的圆心;

  • 拖动鼠标,捕捉圆弧半径,即可得到新的一个圆。



二、快捷键【J】合并圆

使用中望CAD的合并命令(Join,快捷键【J】),也可以通过合并圆弧,形成圆。

① 打开中望CAD,在下方命令栏输入快捷键【J】启动【合并】命令;

② 框选单段需要转变成圆的圆弧(一次只能选择一段圆弧);

③ 在命令栏输入L;

④ 按回车键,就可以将圆弧变成圆。



三、【生成弧缺】功能批量变圆

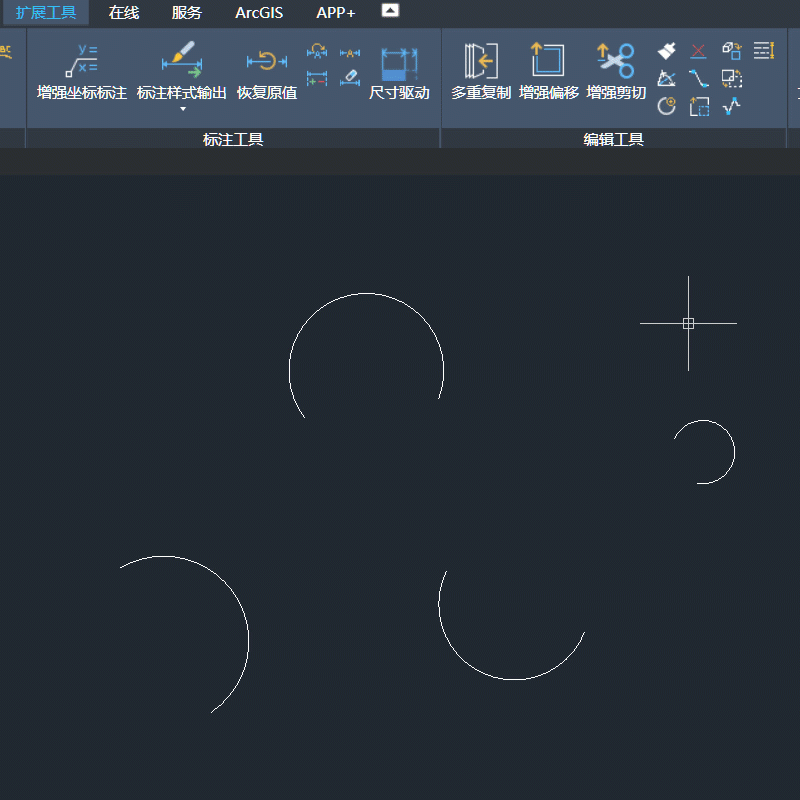

使用中望CAD的【生成弧缺】(Arccmp)功能,可以批量将多个圆弧合并为圆。

① 打开中望CAD,在顶部菜单栏的【扩展工具】选项栏,找到【生成弧缺】的工具小图标,单击图标启动【生成弧缺】命令;

② 选中多段圆弧,鼠标右键单击图纸空白处;

③ 在【输入选项】中选择【合并】项,即可同时将多段圆弧变成圆。



四、提效程序批量变圆

运用提效程序【圆弧变圆】(Arc to Circle,快捷键【AC】),也可以批量将多段圆弧转化成圆。

适用场景

① 适用场景1:有多个由多段未连接的圆弧组成的圆。

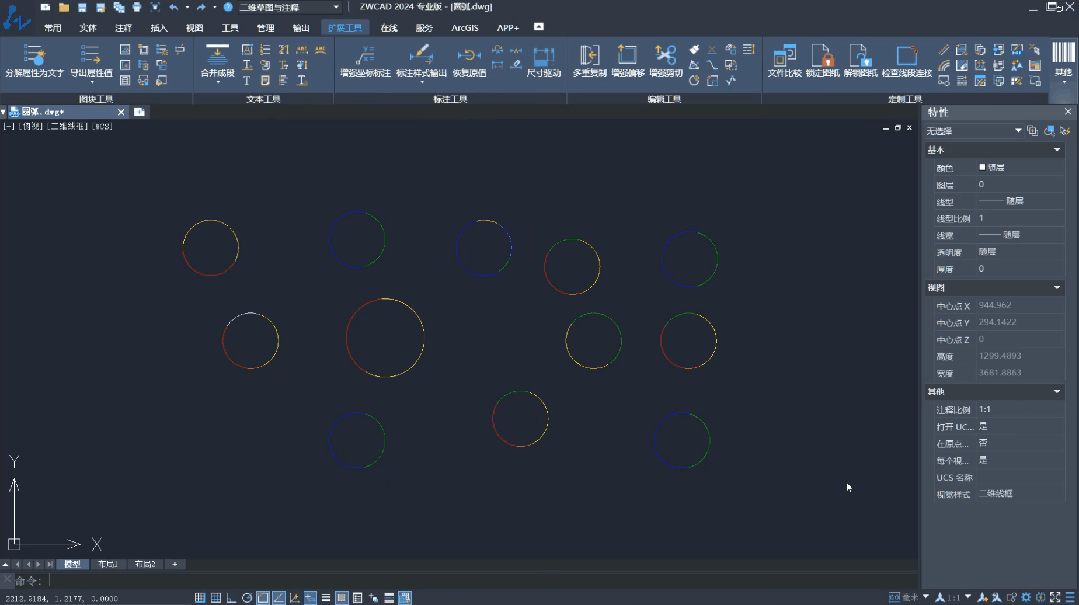

如下图所示,选中的多个对象都是由多段未连接的圆弧组成。


② 适用场景2:有多段分散的圆弧。


操作方式

1. 加载【圆弧变圆】程序,启动【AC】命令

点此下载‍,提效程序【圆弧变圆】(Arc to Circle);

② 打开中望CAD,单击图纸空白处,输入【APPLOAD】,打开加载应用程序文件版面;

③ 点击添加,选择添加提效程序【圆弧变圆】(Arc to Circle);

④ 点击加载,按确定;

2. 启动【圆弧变圆】命令

⑤ 在底部命令栏输入快捷键【AC】启动命令。


3. 选择多段圆弧,批量执行

⑥ 选中需要操作的圆弧;

⑦ 按下键盘的回车键,就能同时将多段未连接的圆弧,或者多段分散的圆弧,变成圆。

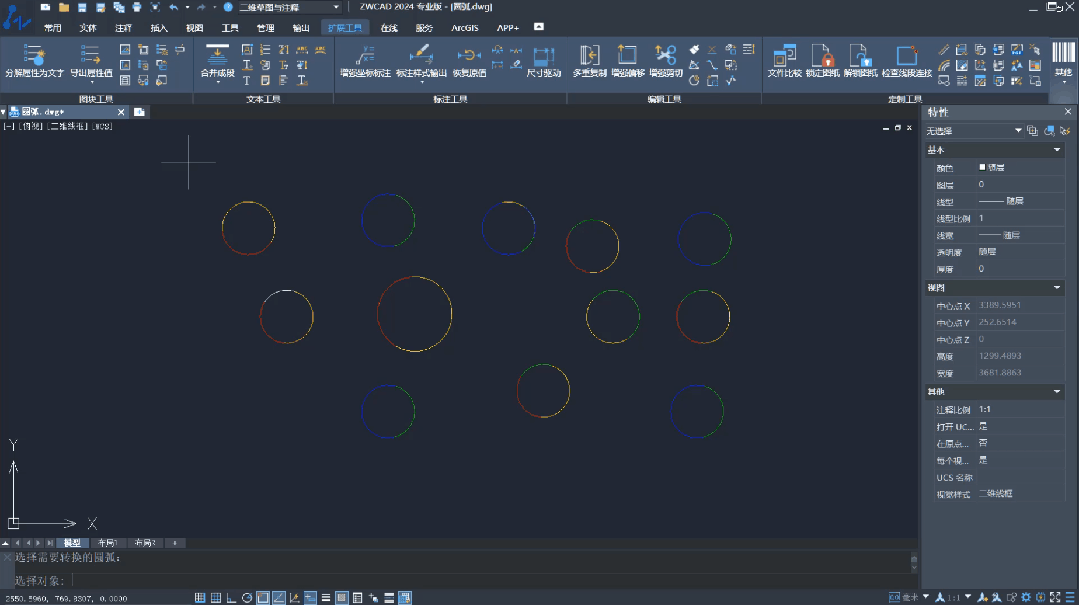

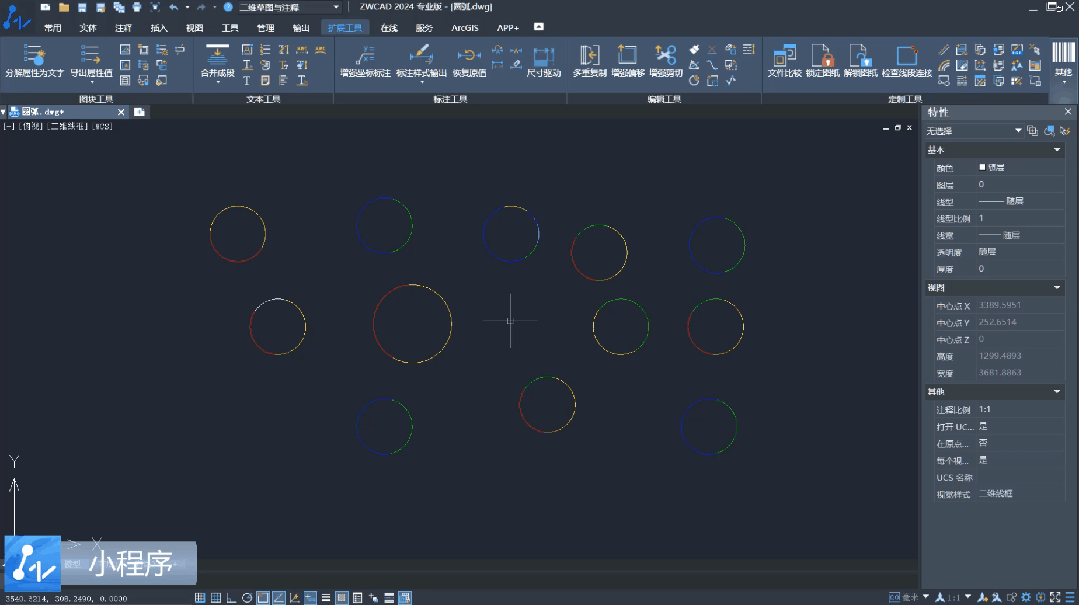

图/使用【圆弧变圆】(Arc to Circle)提效程序,同时将多段未连接的圆弧变成圆

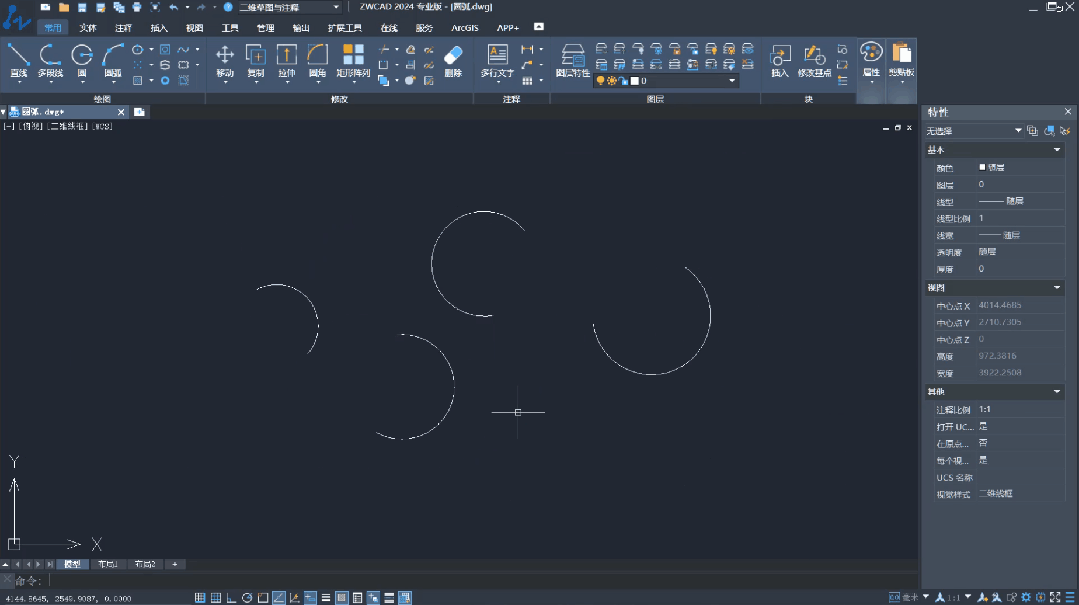

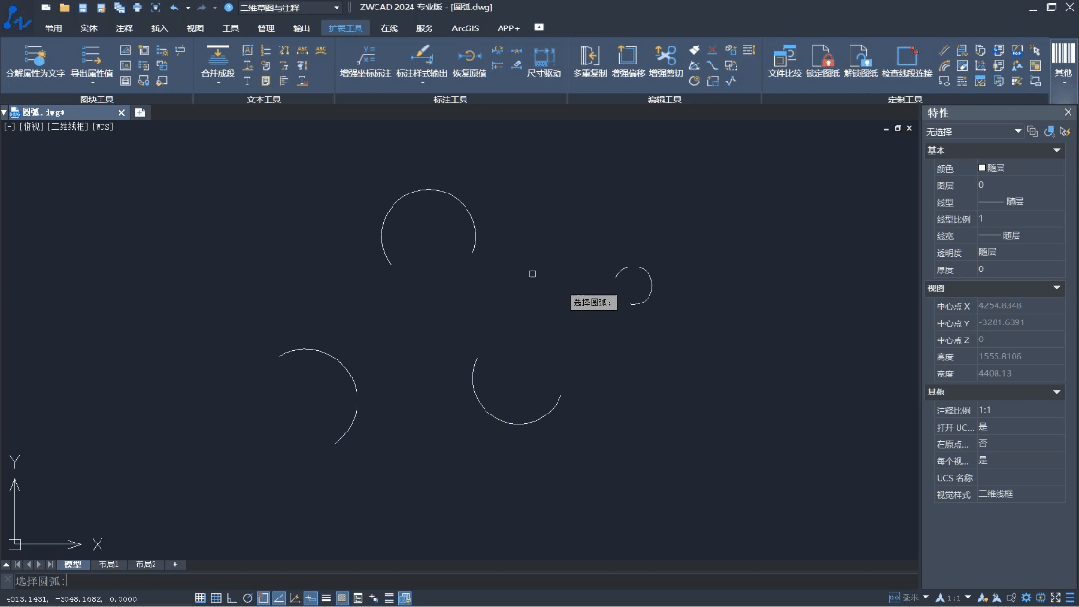

图/使用【圆弧变圆】(Arc to Circle)提效程序,同时将多段分散的圆弧变成圆


应用优势

有小伙伴可能会好奇:同样是把多个圆弧批量变圆,提效程序【圆弧变圆】(Arc to Circle)和中望CAD自带的【生成弧缺】功能有什么不同呢? 具体可以看下图!


图/生成弧缺命令和小程序的功能区别一览


相比之下,【圆弧变圆】(Arc to Circle)提效小程序有两大独特优势:

1. 多段弧快速合成一个圆

面对多段弧,如果只需要合成一个圆,推荐使用【圆弧变圆】(Arc to Circle)小程序。

如使用【生成弧缺】命令,则会将每段圆弧单独变成一个圆,比如一个圆由4段圆弧组成,那么就生成4个圆,需要逐一删掉3个圆。

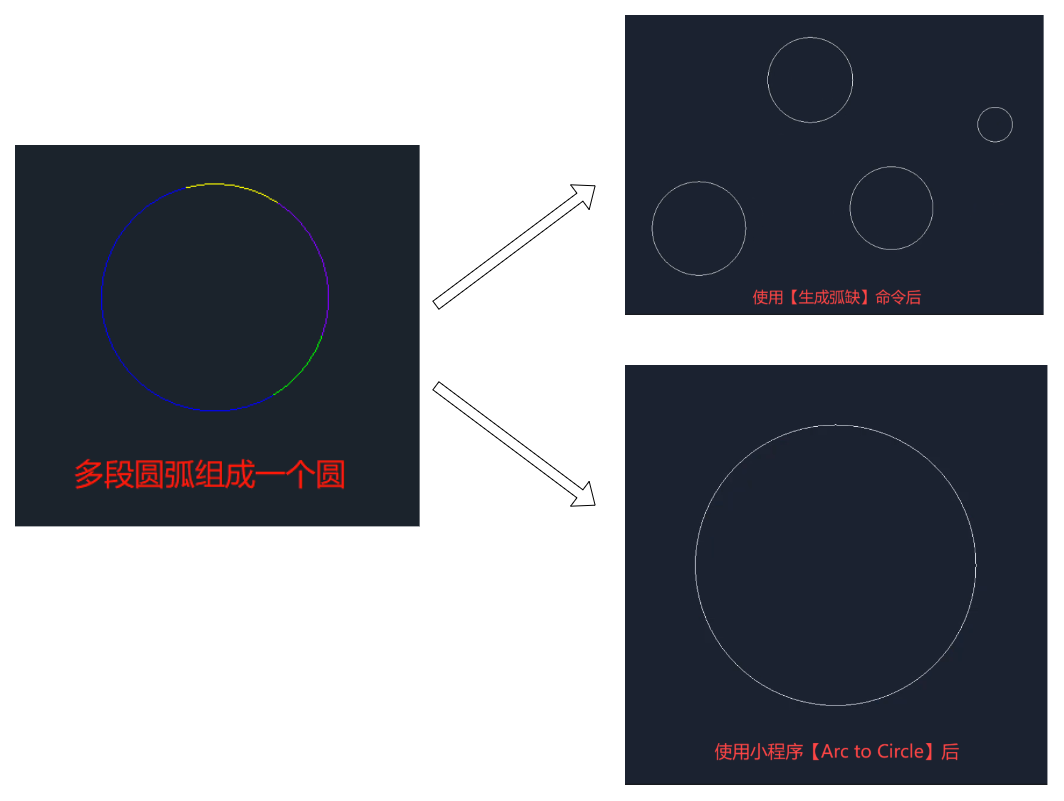

图/使用【生成弧缺】命令和【Arc to Circle】小程序,对多段未连接圆弧组成的单个圆进行转化的结果差异


2. 自动避免重合

如果多段圆弧之间有重合的部分,推荐使用提效程序【圆弧变圆】(Arc to Circle),转换时会自动忽略重合的部分,直接生成一个圆。


图/使用【Arc to Circle】小程序对多段未连接的圆弧组成的单个圆进行转化,(图示两段圆弧之间有两处重合部分,已用红框圈出)
