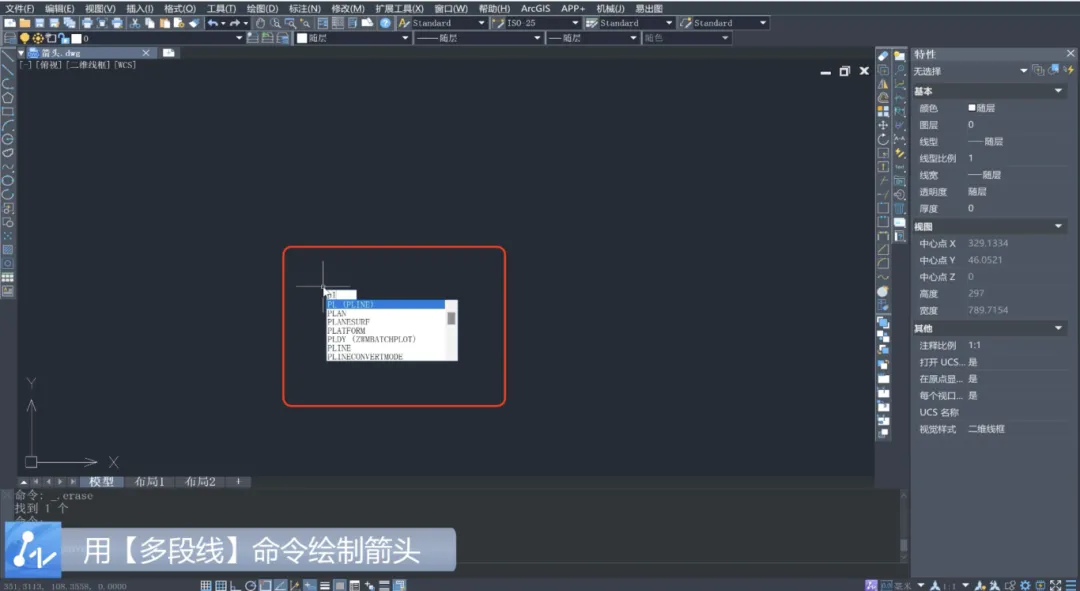

CAD教程 | CAD箭头绘制大揭秘之多线段和对称画图CAD全百科发表时间：2024-11-27 18:07 箭头是工程师们最常用的标注元素之一，无论是在CAD工程图中标注方向，还是在流程图中指示操作路径，箭头都是不可或缺且直观有效的视觉引导工具。 接下来会分两篇文章给大家分享中望CAD中无需插件就能绘制箭头的方法，今天主要分享：① 多线段绘制直线箭头；② 对称画图绘制直线箭头（无填充）。 一、【多线段】绘制 【直线箭头】 大多数工程师都会使用【多段线】（pline）命令绘制多段线，其实这个命令同样适用于绘制直线箭头。 1. 启动命令：打开中望CAD，在命令栏输入多线段命令的快捷键【PL】并点击键盘的回车键，启动多段线命令；

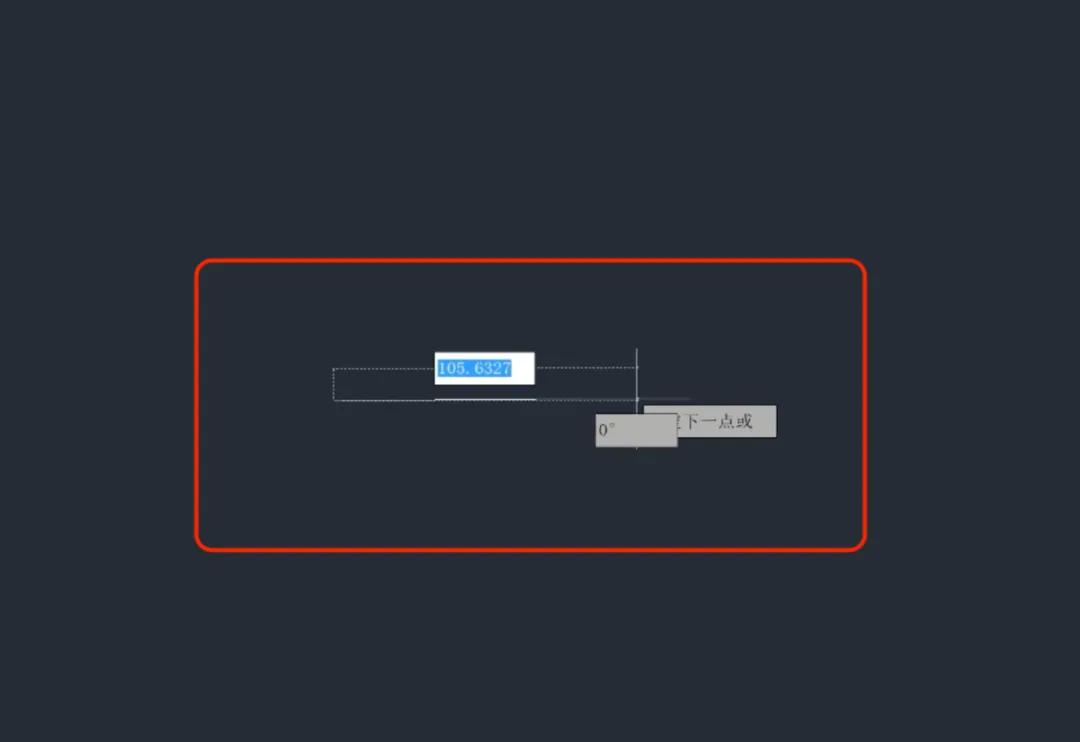

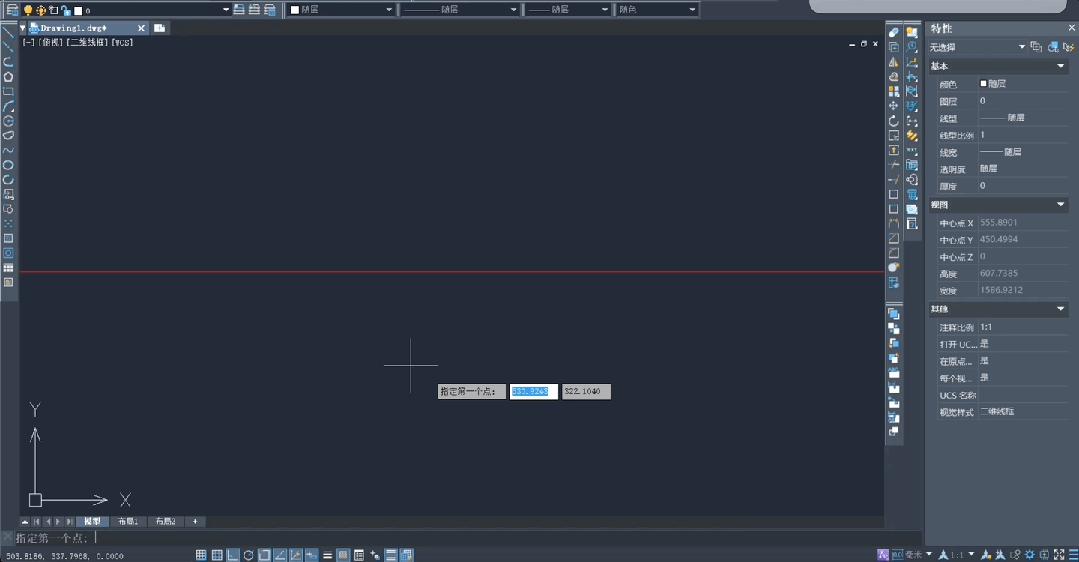

2. 绘制直线：用鼠标指定箭头的起点和终点，绘制出直线；

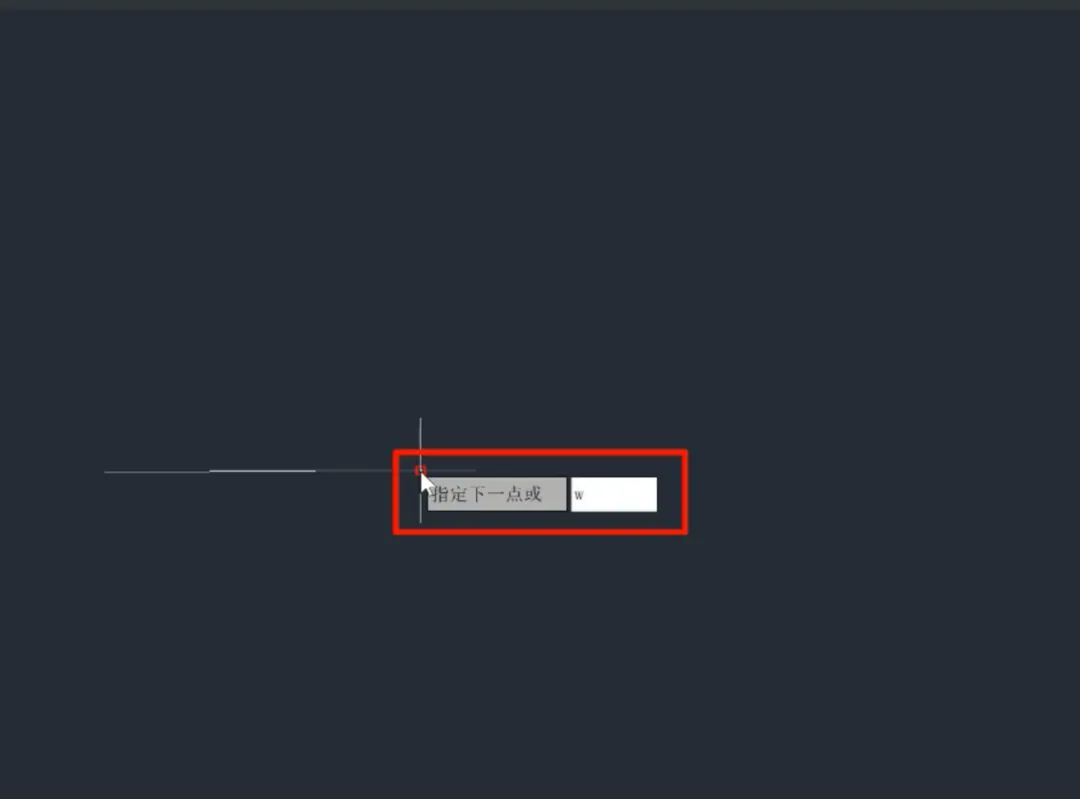

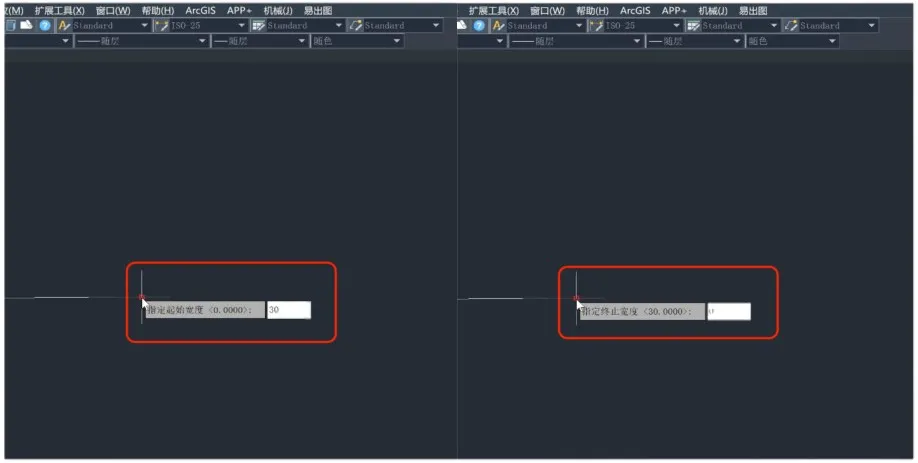

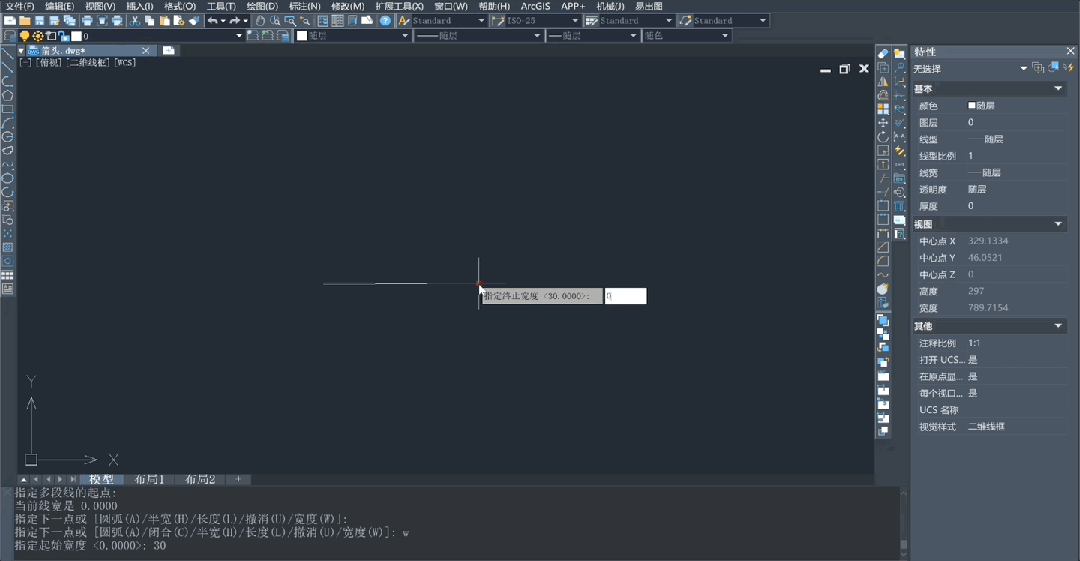

3. 绘制箭头： ① 在命令栏输入【W】快捷键，点击键盘的回车键； ② 跟随命令栏提示，将起始宽度设置为30、终止宽度设置为0，这样就可以绘制出箭头了； 【温馨提醒】起始宽度可以根据需求调整，但终止宽度必须设置为0，否则无法形成箭头的尖端形状哦。

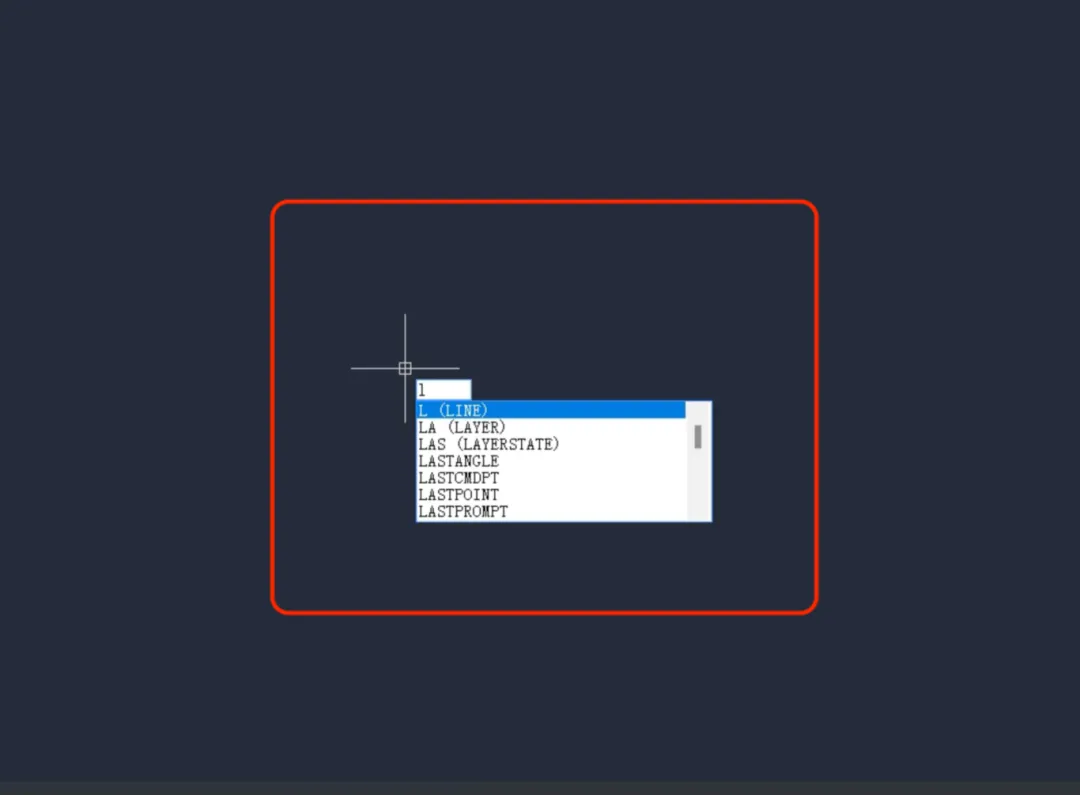

4. 确认绘制：点击鼠标左键，选择”确认“，一个直线箭头就绘制完成了。 二、【对称画图】绘制【直线箭头（无填充）】 直线箭头其实是一种对称图形，因此也可以使用中望CAD 2024及以上版本、中望CAD机械版的【对称画图】功能来绘制无填充的直线箭头。 # 中望CAD 2024以及以上版本绘制步骤 1. 绘制直线：打开中望CAD，在命令栏输入直线命令的快捷键【L】，按回车后先绘制一条直线。

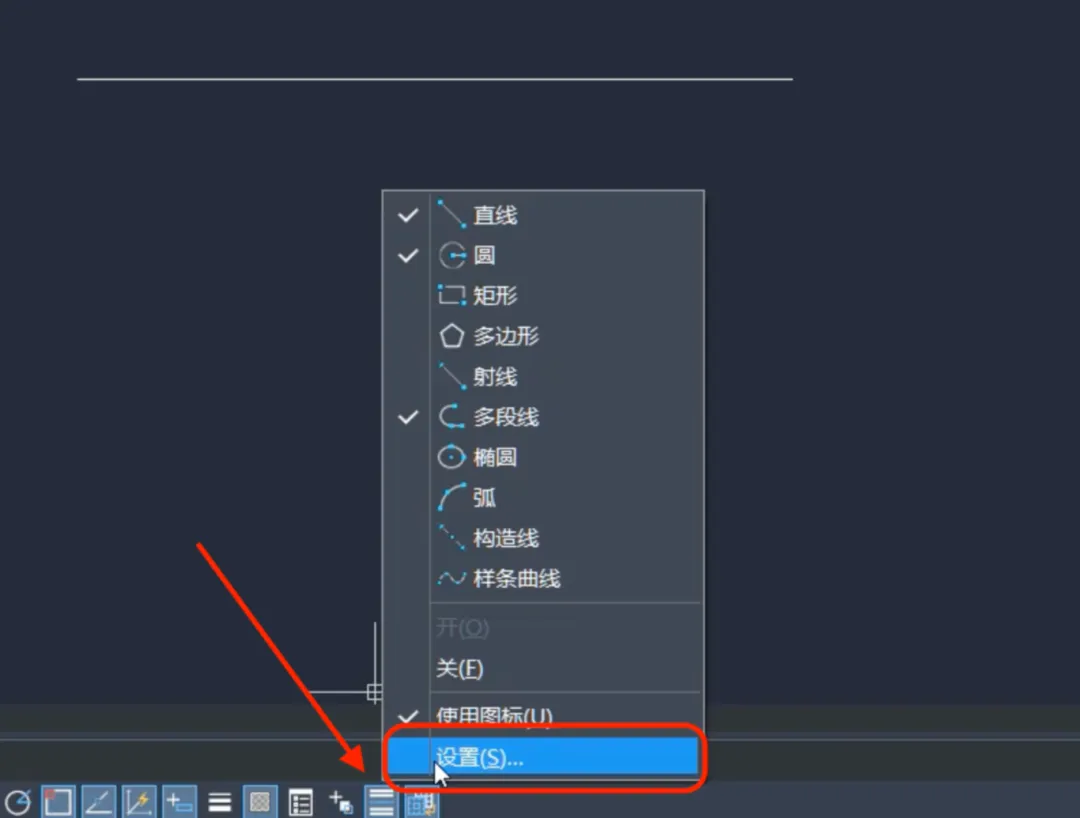

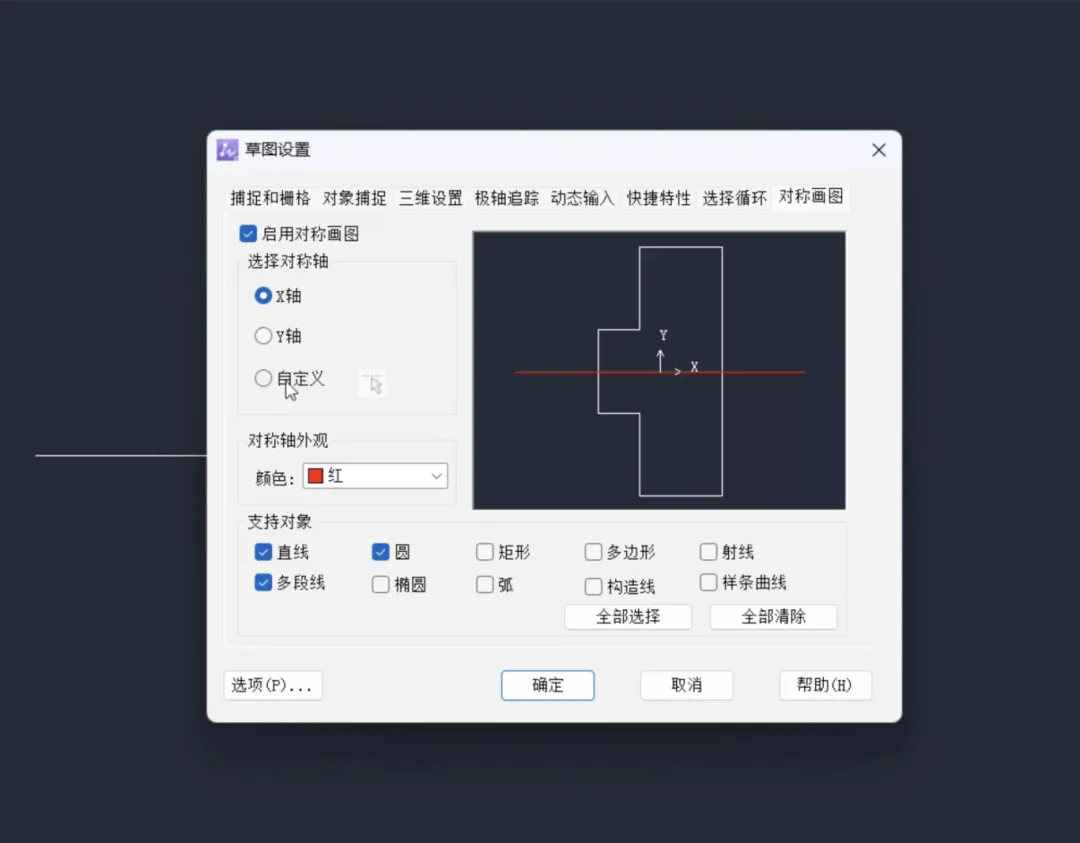

2. 绘制箭头： ① 在中望CAD 底部操作栏找到【对称画图】图标，右键这个图标，点击【设置】，弹出【对称画图】的草图设置，之后在【选择对称轴】选择【自定义】。
② 选择刚才绘制的直线，接着点击【确定】，对称轴就出来啦。
③ 回到绘图空间，输入【L】启动直线命令，起点选择刚才绘制好的直线，从直线端点拉出对称的两条斜线，关闭【对称画图】，就可以清晰看到绘制好的直线箭头了。

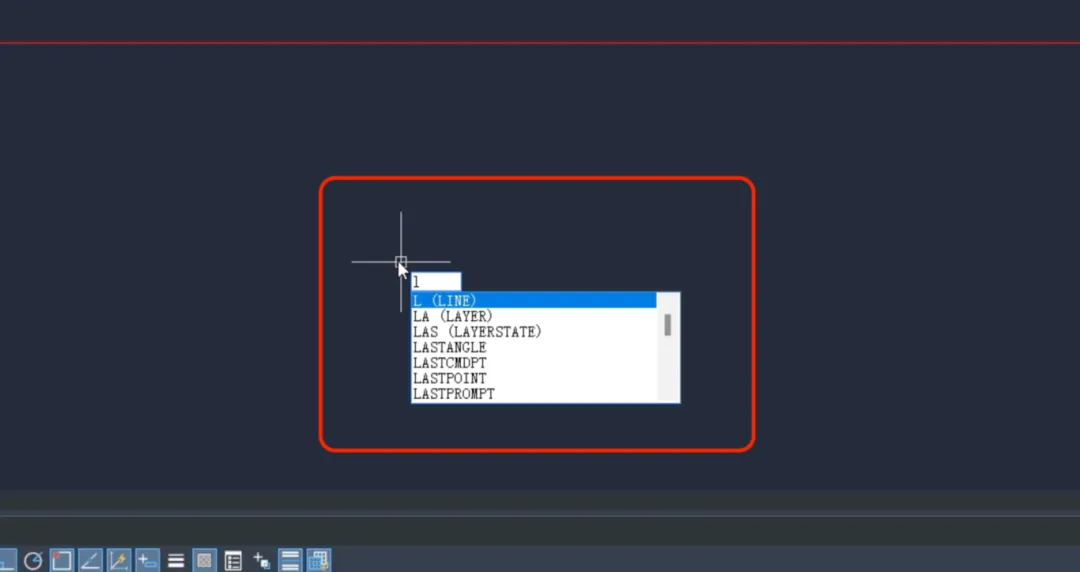

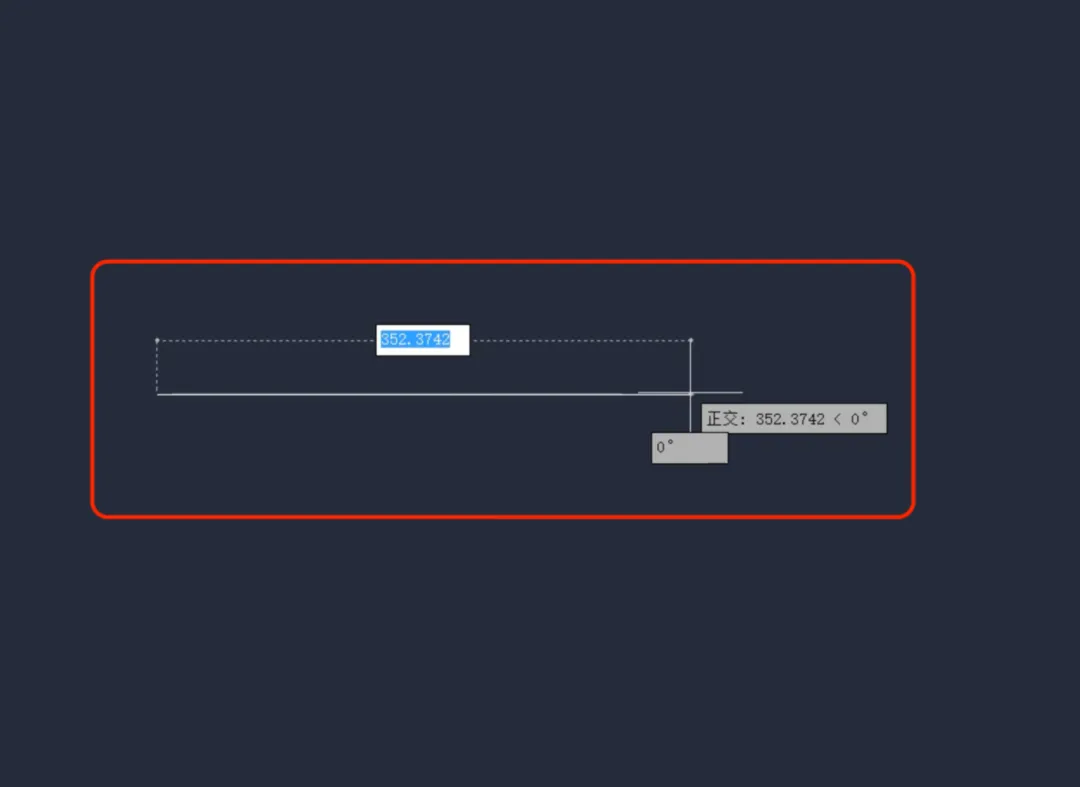

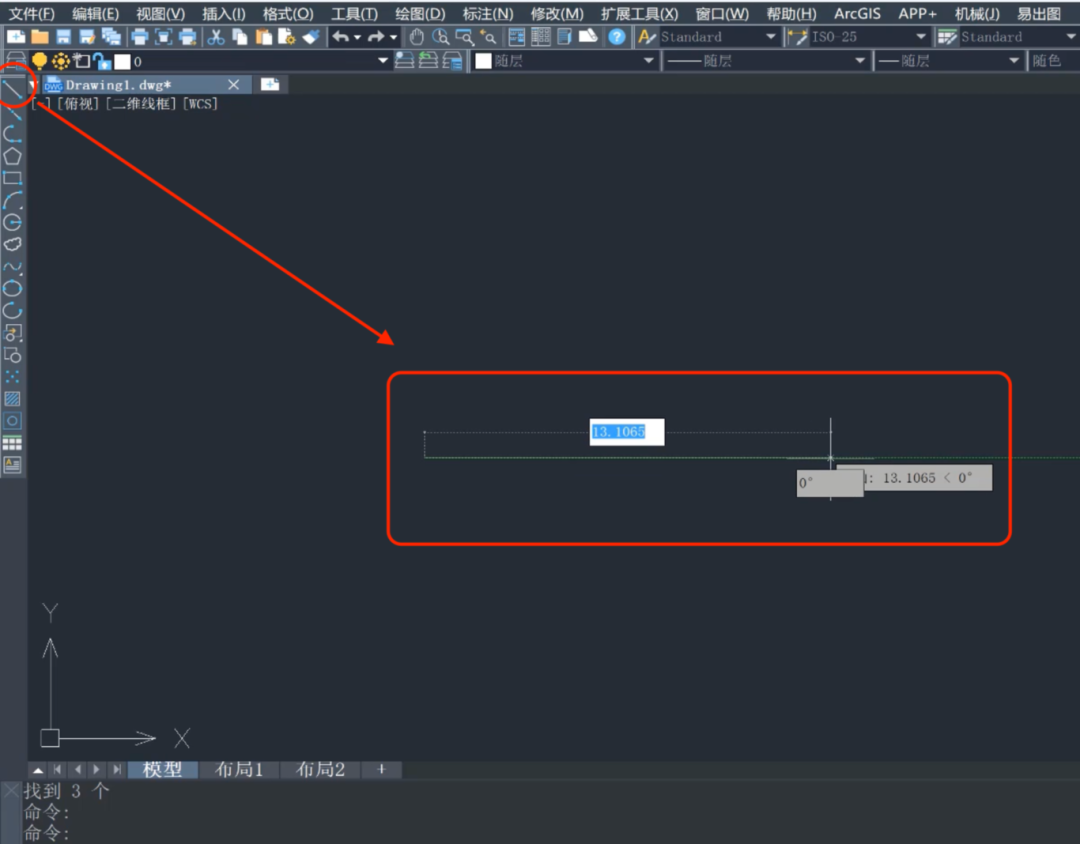

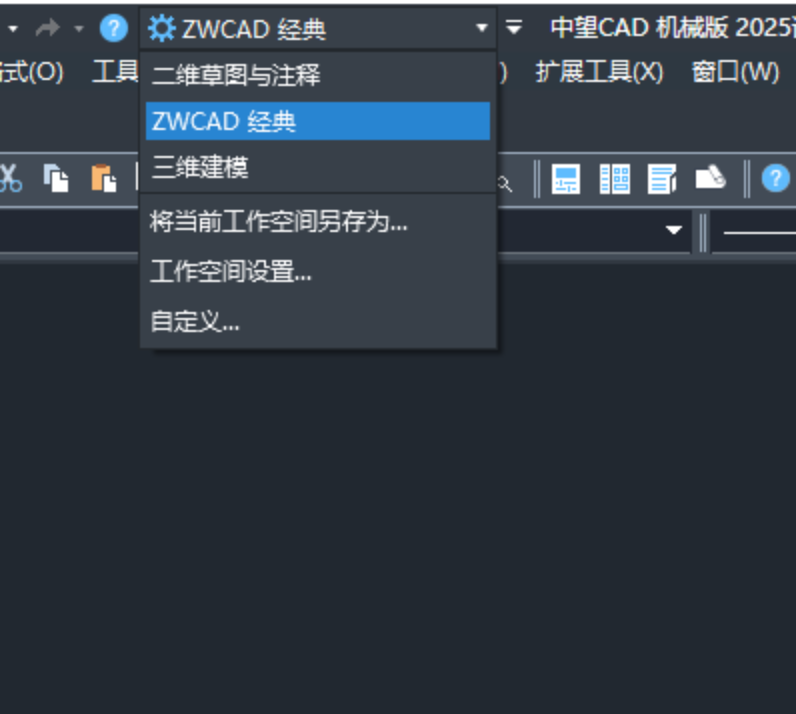

# 中望CAD 机械版绘制步骤 中望CAD机械版的【对称画图】功能及【ZWMMIRRORLINE】命令同样可以用来绘制箭头，操作步骤与中望CAD类似。 1. 绘制直线： ① 打开中望CAD机械版，在命令栏输入绘制直线快捷键【L】，先绘制一条直线。以 ZWCAD 经典版为例，你也可以直接点击左侧工具栏中的直线图标，快速绘制直线。 ② 确定直线长度后，在键盘点击【Esc】键结束直接绘制；

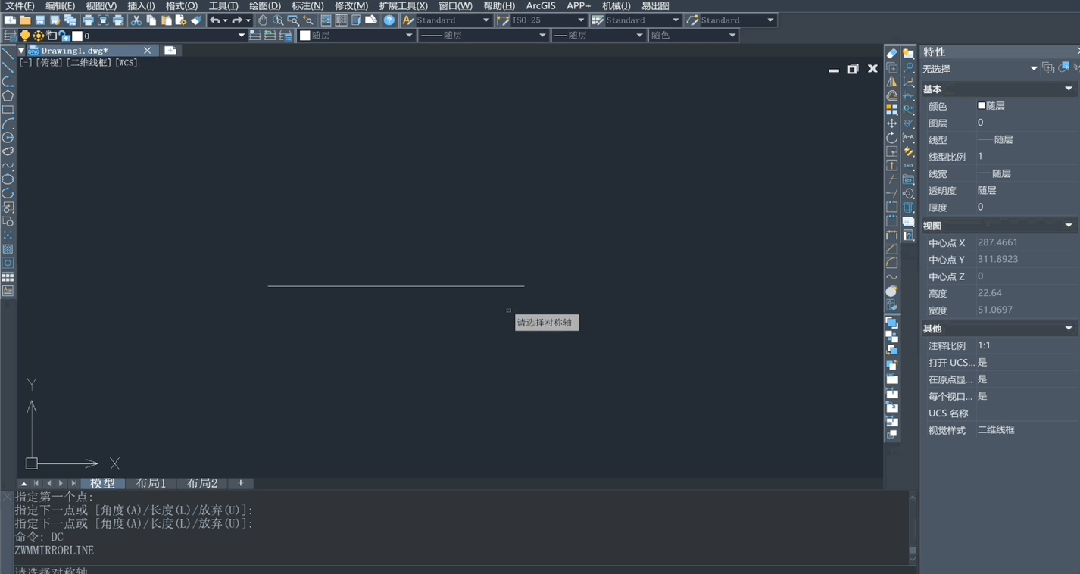

2. 绘制箭头： ① 在命令栏输入【DC】，按键盘的回车键并选择刚才绘制的直线作为对称轴。
② 从直线端点拉出对称的两条斜线，完成直线箭头绘制。
