CAD教程 | 中望CAD机械版一键搞定序号属性批量修改

CAD全百科

发表时间:2024-10-23 10:55

在机械设计中,为确保图纸的准确性、一致性和可读性,以及满足生产工艺和装配需求,设计师经常需要修改部件的序号样式。当涉及多个序号样式的调整时,手动逐一修改不仅效率低,而且出错率高。

今天用2个实操案例,给大家介绍中望CAD机械版的一个批量修改序号样式的高效工具——【ZWMOVERRIDE】命令。它能支持设计师快速统一序号属性,并根据序号快速生成及更新明细表,大幅提高批量修改序号的效率。

中望CAD机械版企业试用、优惠方案

400-806-2030

击这里‍,获取方案

一、基础案例

1. 案例分析

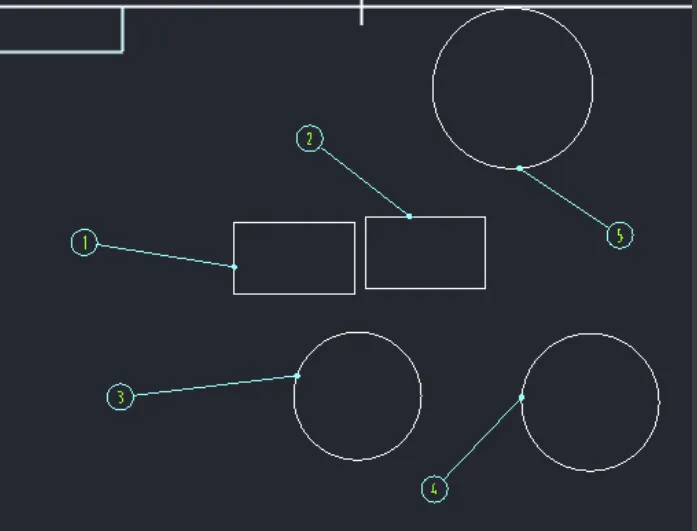

图纸(见下图)中多个圆形序号的大小不同,需要将圆形序号的大小统一改为2,修改字高为3.5。由于修改包含圆形大小和字高两部分,需要分别调整两部分的属性值。



2. 操作步骤

① 打开中望CAD机械版,执行【zwmoverride】命令,输入字高对应的属性名称【TextHeight】,设置新值为3.5;

② 继续输入圆形大小对应的属性名【BalloonSize】,设置新值为2;

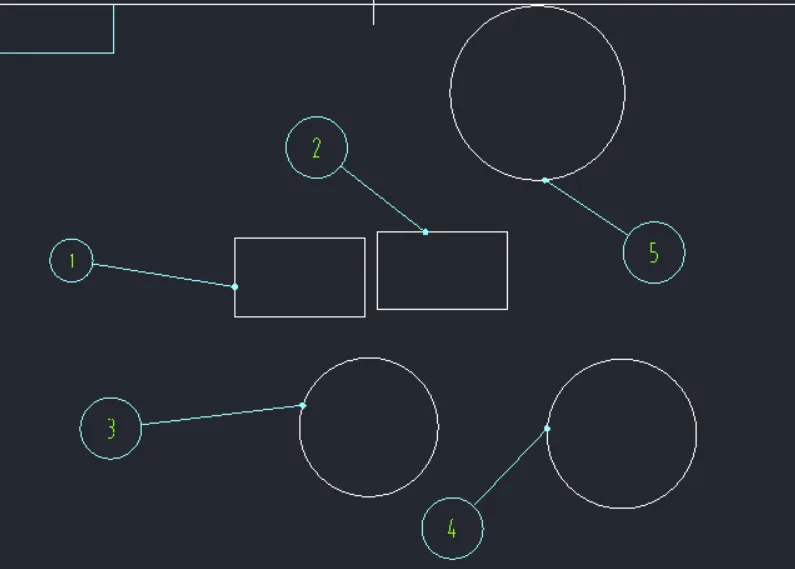

③ 回车确认后,选择全部序号。其中,所有的序号都会更新为新的字高和圆形大小,不需要逐一手动调整。

④ 结束命令即可完成批量修改。

Tips:注意确保所有序号在样式、大小和字高等方面保持一致,以提升图纸的专业性和可读性。



二、进阶案例

1. 案例分析

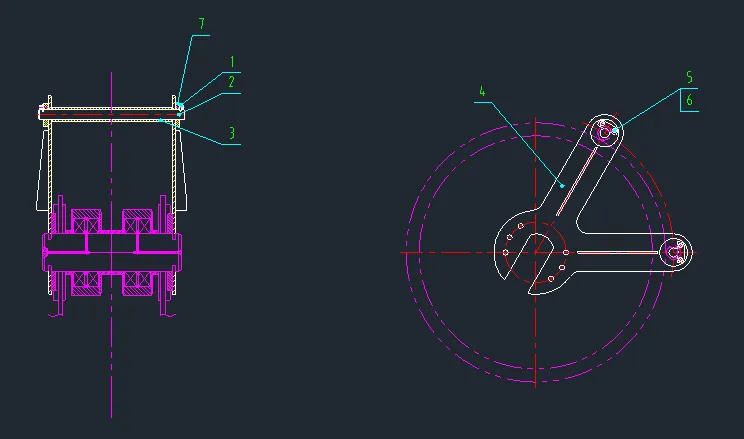

图纸(见下图)中多个圆形序号的大小不同,需要将圆形序号的大小统一改为2,修改字高为3.5。这时除了要修改圆形大小和字高,还要修改序号类型的值。



2. 操作步骤

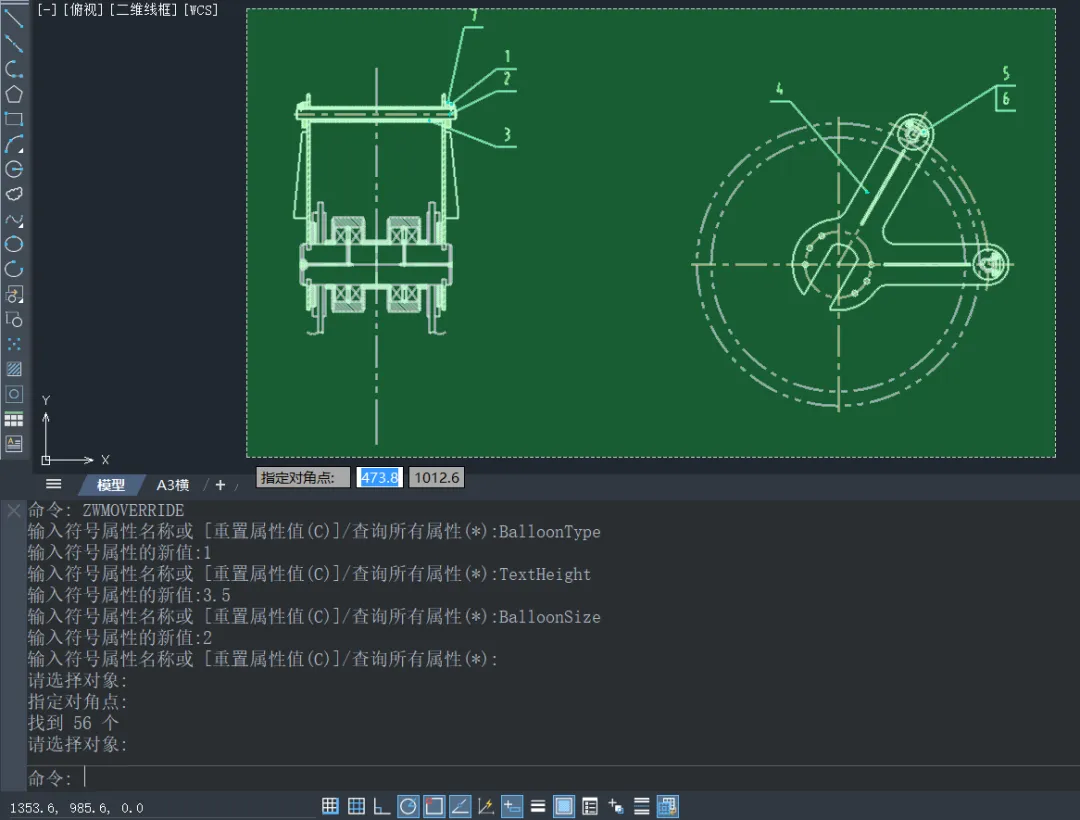

① 打开中望CAD机械版,执行【zwmoverride】命令;

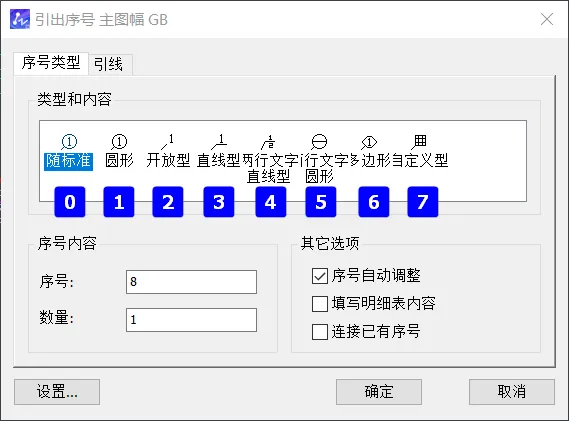

② 输入【BalloonType】属性名称,1设置新值为1,序号各个类型对照值可参考下图;


③ 继续输入【TextHeight】属性名称,设置新值为3.5;

④ 继续输入【BalloonSize】属性名称,设置新值为2;

⑤ 回车确认后,框选图形使其包含全部序号;


⑥ 结束命令,即可完成序号属性的批量修改。

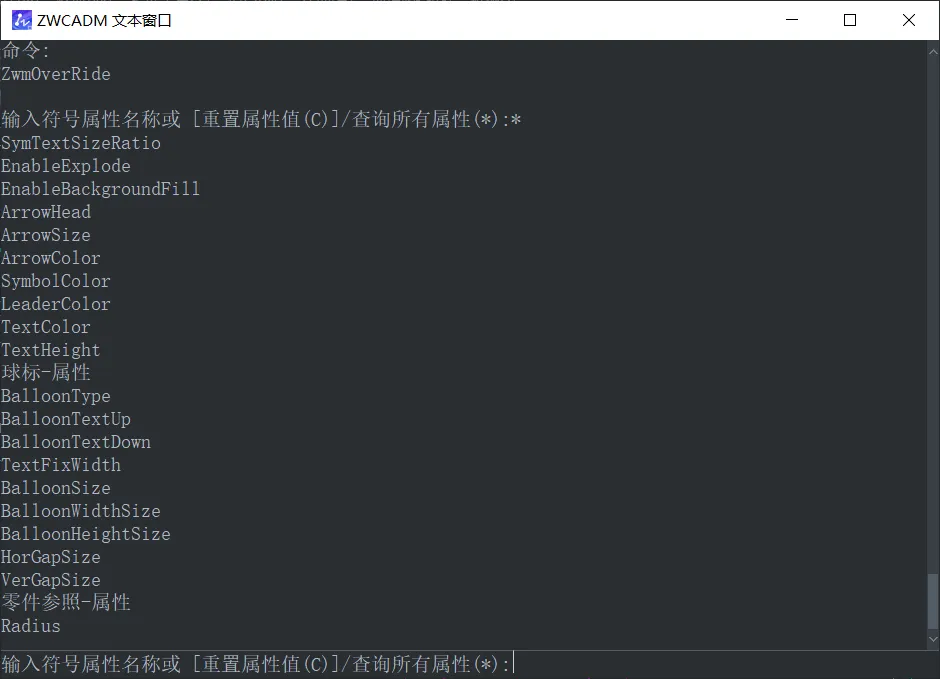

为了提高小伙伴们的操作效率,也给为大家详细整理了【ZWMOVERRIDE】命令可以修改的属性名称及解释表。打开中望CAD机械版的命令行,执行ZWMOVERRIDE命令,输入*选项,可以查询所有可以修改的属性名称。
