CAD教程 | 机械新手零基础也能画出链轮传动机构

1. 打开中望CAD机械版；

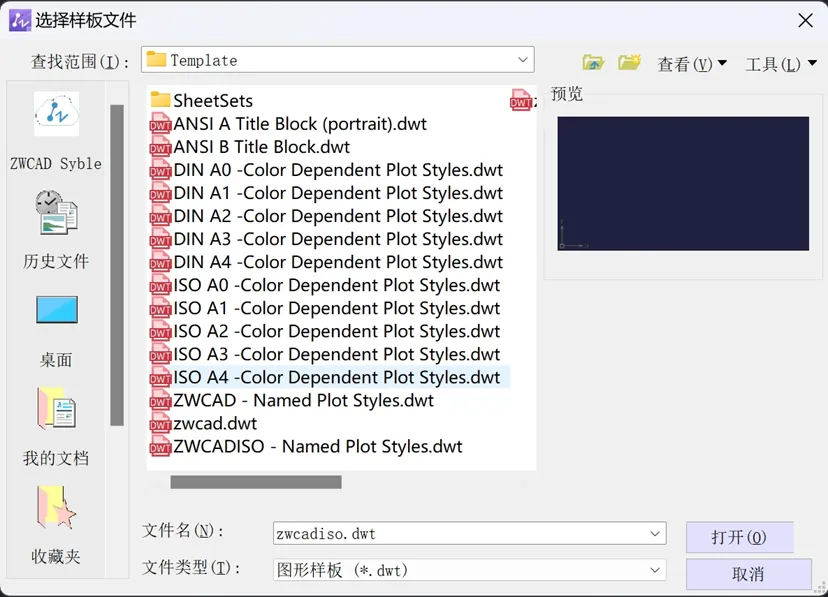

2. 点击上方快速访问工具栏中的【新建】图标；

3. 在弹出的【选择样板文件】对话框中，选择默认的样板文件【zwcadiso.dwt】；

4. 点击【打开】进入绘图界面。

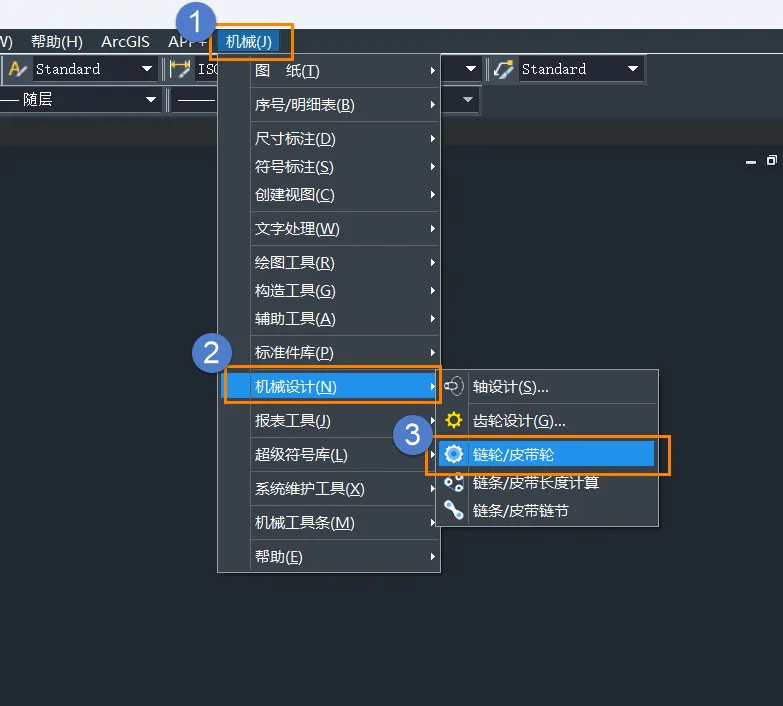

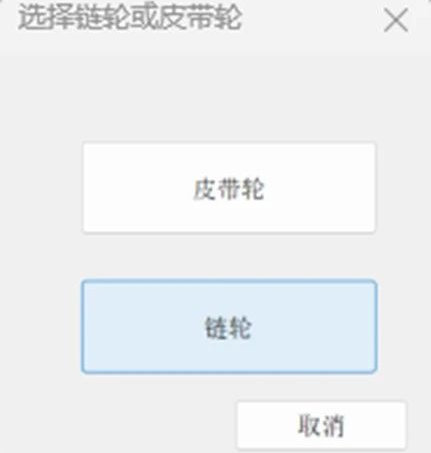

1. 点击菜单栏中的【机械】→【机械设计】→【链轮/皮带轮】；在弹出的【选择链轮或皮带轮】对话框中选择【链轮】。

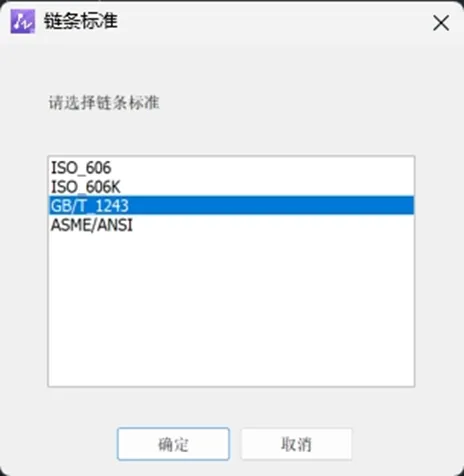

2. 根据提示在图纸中指定链轮的插入点和旋转角，在弹出的【链条标准】对话框中，选择【GB/T_1243】（以GB/T_1243为例），点击【确定】。

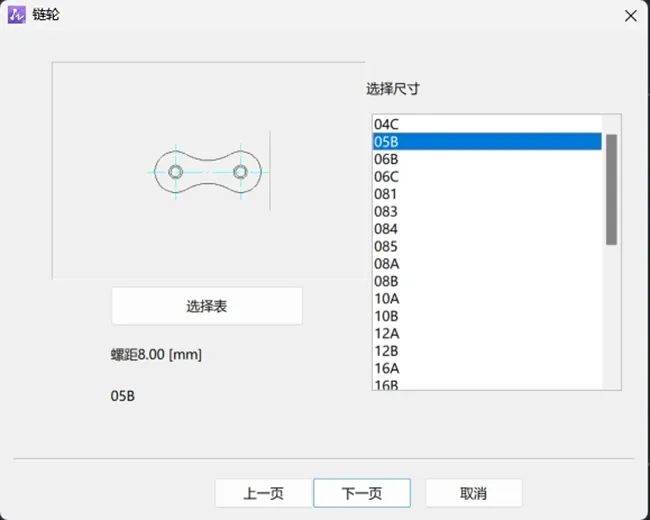

3. 在弹出的【链轮】对话框中，选择尺寸【05B】（以05B为例），点击【下一页】。

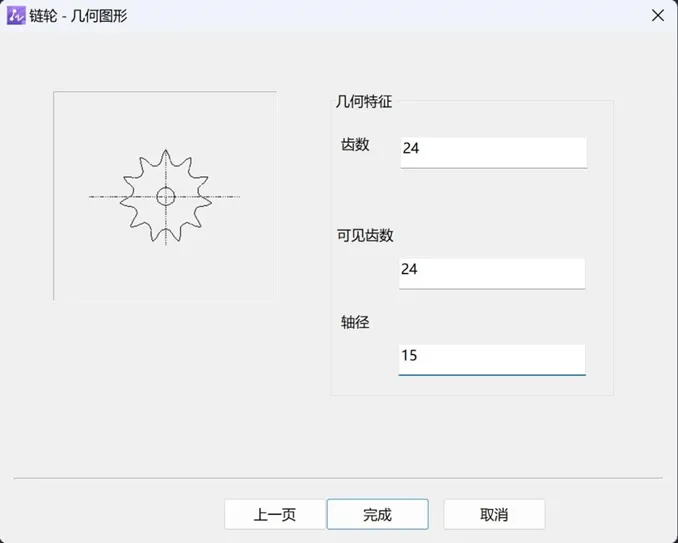

4. 在弹出的【链轮-几何图形】对话框中，分别输入【齿数】、【可见齿数】和【轴径】三个参数，点击【完成】创建第一个链轮。

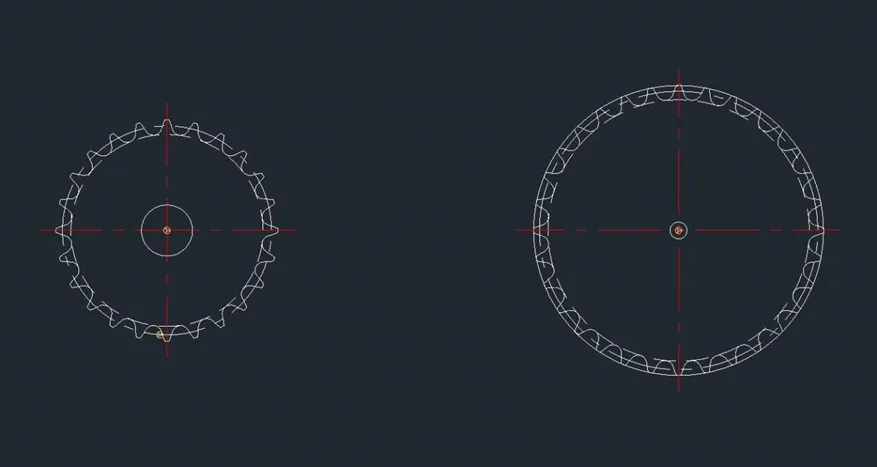

5. 重复上述步骤创建第二个链轮外形。至此，链轮传动机构的链轮部分就绘制完毕了。

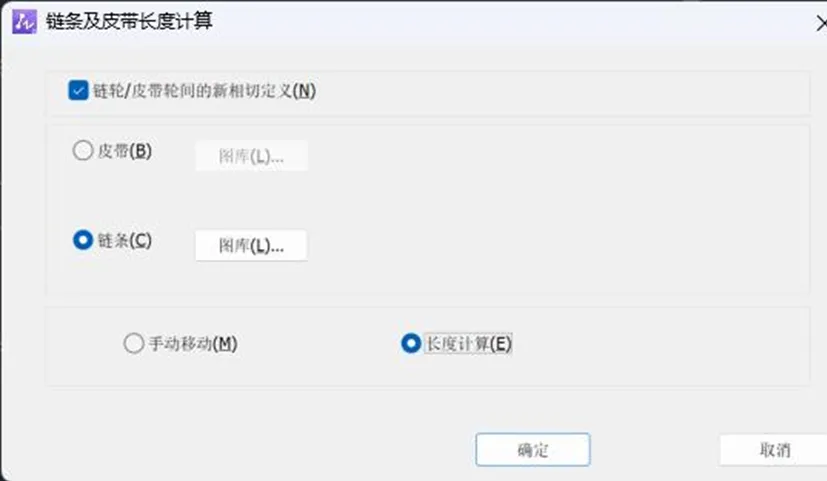

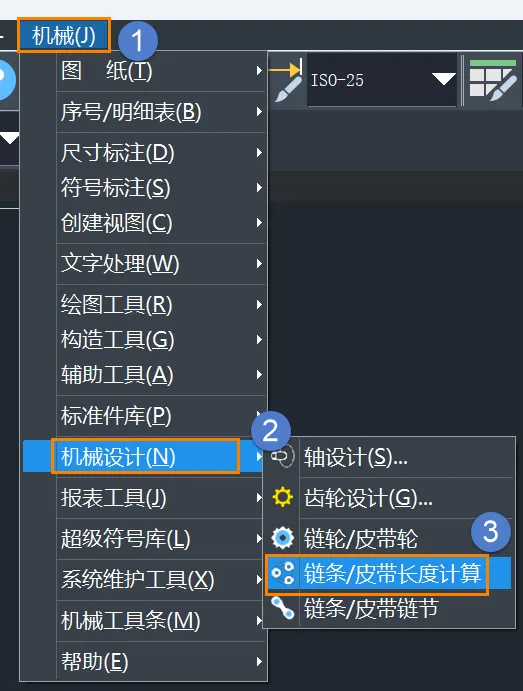

1. 点击菜单栏中的【机械】→【机械设计】→【链条/皮带长度计算】；在弹出的【链条及皮带长度计算】对话框中，选择【链条】、【长度计算】，点击【确定】。

2. 点击【图库】，在弹出的【链条标准】对话框中，选择【GB/T_1243】，接着再选择【05B】，点击【确定】。

3. 在【链条及皮带长度计算】对话框中显示了链条的标准和节距后，点击【确定】。

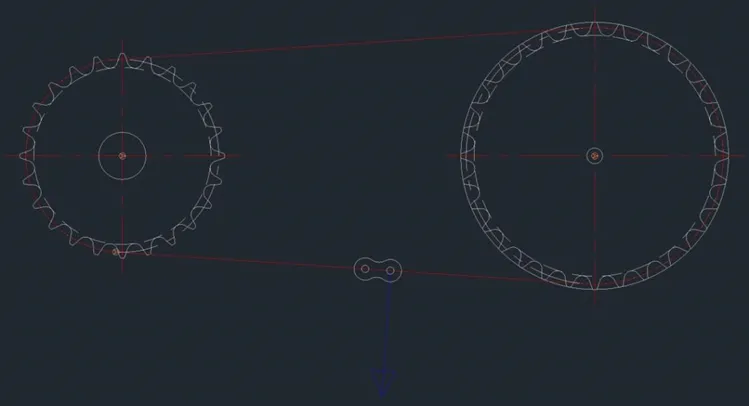

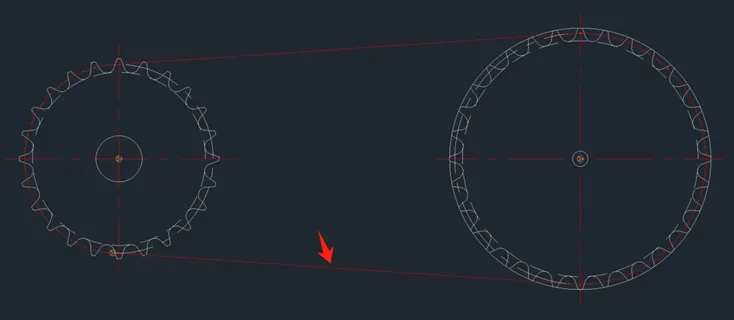

4. 根据命令栏提示，依次选择下图框内对应的分度圆位置，在点击四个位置后，按下键盘回车键生成红色多段线；

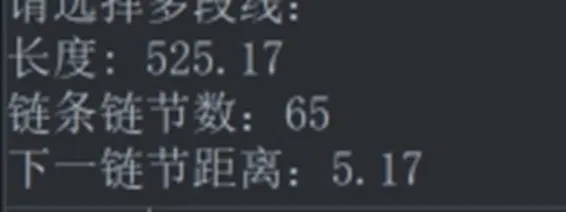

5. 根据命令栏提示，点击当前生成的红色多段线，可获得当前创建的链条【长度】、【链条链节数】、【下一链节距离】。

1. 点击菜单栏中的【机械】→【机械设计】→【链条/皮带链节】，在弹出的【选择链条或皮带】对话框中，选择【链条】。

2. 根据左下方的命令栏提示，先后选择【多段线】和【多段线上一点】。

3. 弹出【链轮】对话框，选择【05B】，点击【下一页】。

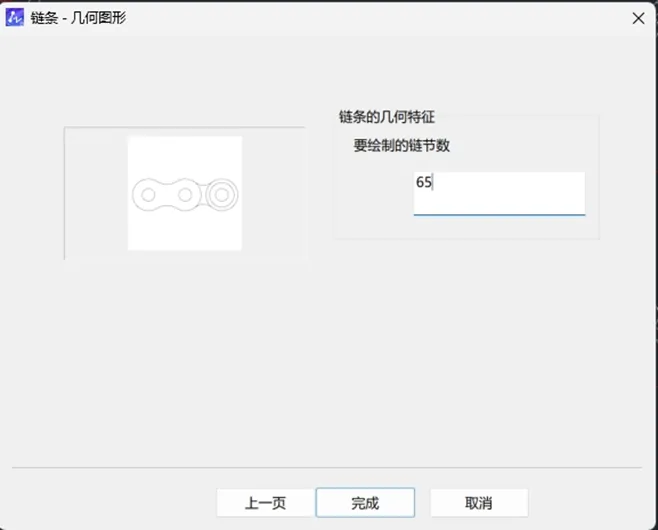

4. 弹出【链条-几何图形】对话框，输入要绘制的链节数【65】，点击【完成】。

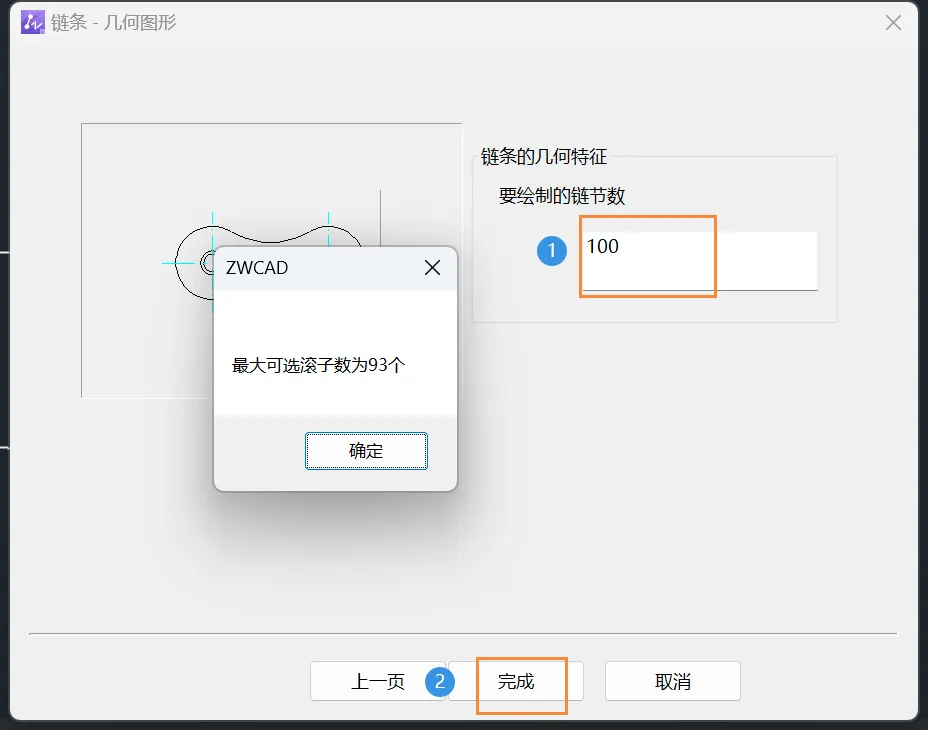

ps：链节数不能大于【辅助线周长/螺距】，如果输入的数值不符合条件，会弹出以下窗口。

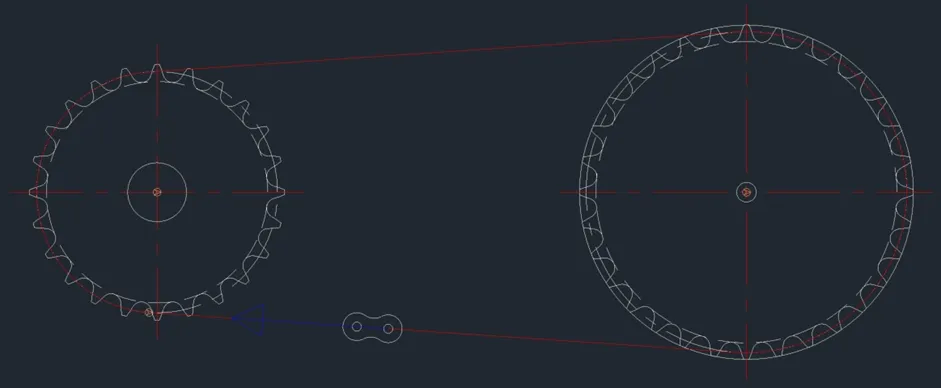

5. 根据命令行的提示，指定链节的两个链接方向。

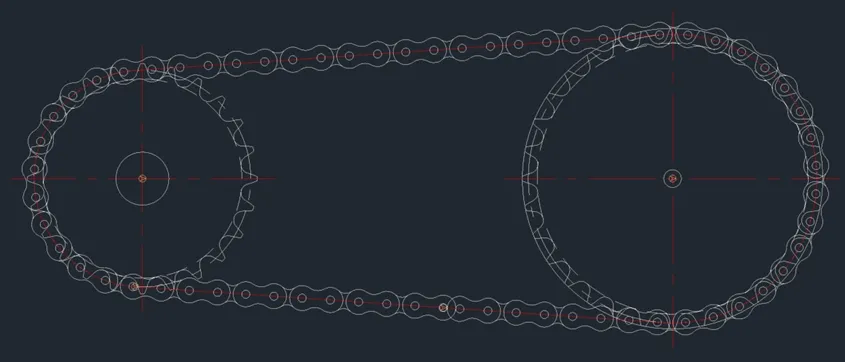

至此，我们就完成了整个链轮传动机构绘制。
