3D教程 | 三维CAD的BOM表新玩法！自定义格式易如反掌CAD全百科发表时间：2024-08-02 11:19 BOM表（物料清单）功能在制造企业的工程部和采购部使用频率非常高，特别是如何高效地配置出符合企业标准和客户要求的物料清单，对企业的成本控制和销售运营都至关重要。 今天，本文分享如何巧用中望3D【BOM表】功能，根据企业自身的三维CAD使用需求，创建自定义的BOM表模板，提高工程部与采购部的协作效率，优化企业采购成本。 快速指引 1. 打开中望3D，点击菜单栏的【新建】，并点击【确认】，新建一个文件。
2. 点击菜单栏的【造型】，选择编辑面板中的【六面体】，在操作面板绘制一个简单图形。
3. 在操作面板空白处，鼠标单击右键，选择【2D工程图】，并选择对应的模板，点击【确认】。
4. 生成BOM表： （1）在菜单栏中选择【布局】，点击编辑面板中的【BOM表】，在左侧属性栏中修改【名称】。 （2）紧接着在左侧属性栏【表格式】中单击所需要的BOM投图属性，即可进行选取。

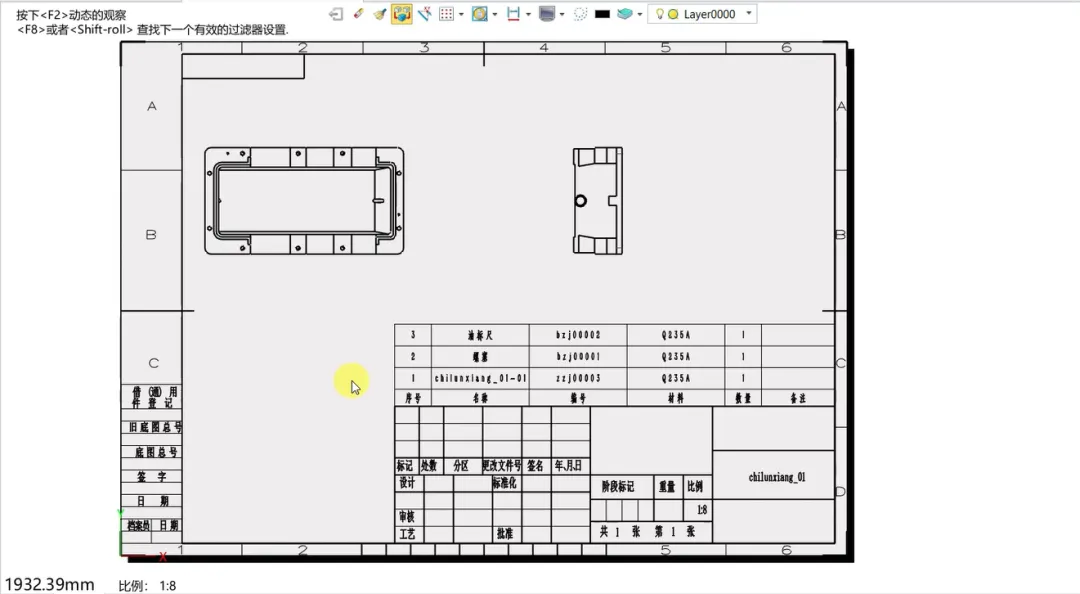

5. 修改左侧属性栏中的【原点】位置，选取右下位置，生成简易的BOM表。
6. 用鼠标框选BOM表，单击鼠标右键，选择【属性】，即可设置表内文字属性。
7. 设置文字属性： （1）选择【表格属性】中的【通用】选项，修改文字到水平边界和垂直边界的距离为0。 （2）选择【表格属性】中的【文字】选项，修改文字颜色、类型、字高、字间距等表格文字属性。 （3）点击【确认】后，即可调整BOM表格内的所有文字属性。
8. 设置表格属性： （1）点击需要修改的单元格，单击鼠标右键，选择【格式】——【列宽】，可以调整列宽。 （2）点击需要修改的单元格，单击鼠标右键，选择【格式】——【行高】，可以调整行高。
9. 设置完毕后，最后用鼠标框选BOM表，单击右键选择【保存为模板】，存储BOM模板。

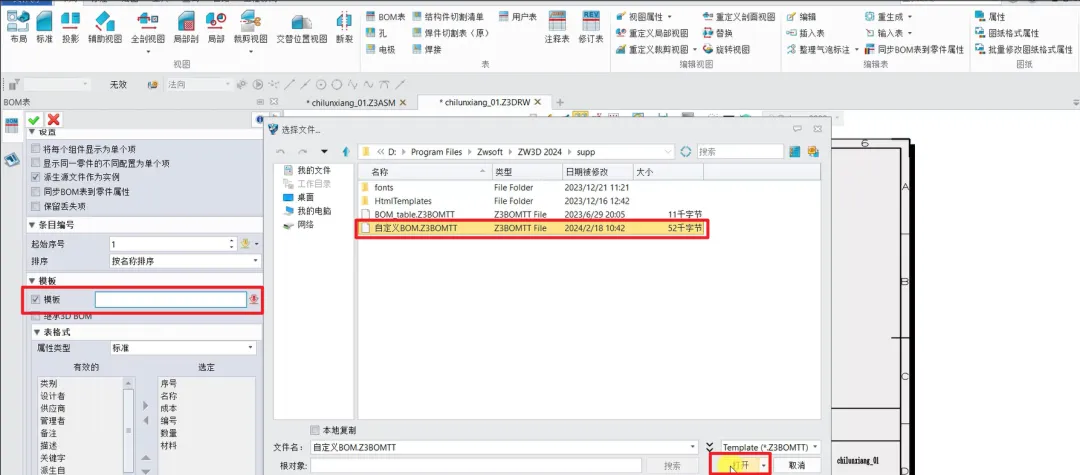

10. 在工程图中如何调取BOM表： （1）点击菜单栏的【布局】，选择编辑面板中的【BOM表】，框选所需要的工程图，在左侧属性栏中修改【名称】。 （2）点击左侧属性栏的【模板】，选择之前保存的自定义BOM表模板，点击【打开】，即可导入BOM表。
用中望3D的生成自定义BOM表的技巧，你都学会了吗？现在就打开中望3D试验一下吧！ 推荐阅读 本文为「CAD芯智库」原创文章，未经允许请勿转载二改：https://www.xwzsoft.com/h-nd-477.html
|
