CAD教程 | CAD设计快速提效,三步创建你的专属图库

CAD全百科

 二维码 15

不知道小伙伴们会不会有这种苦恼:那些你常用的图纸和图块,在每次需要用到它的时候,总让你花费大量的时间和精力去翻找,这无疑拖慢了绘图的效率。

今天的教程将为大家介绍一个秘密武器——中望CAD【工具选项板】,轻松创建个性化图库,快速定位所需的图纸和图块,显著提升绘图速度。

快速指引

中望CAD企业版试用

中望CAD正版多少钱


一、自定义常用图库

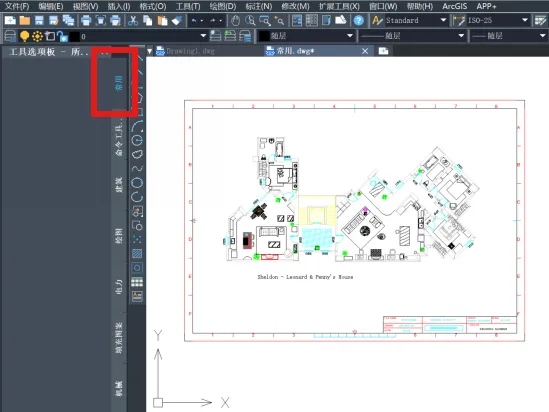

1. 打开中望CAD,在任意区域用键盘输入【ctrl+3】调出工具选项板,在选项板中点击鼠标右键,选择【新建选项板】并命名,这里望sir就将其命名为“常用”啦。





2. 接着在键盘输入命令【block】,在【块定义】页面的对象面板中勾选【转换为块】,将所需图形制作成块。



3. 转换图块后,可以通过复制粘贴直接拖拽的方式,将图块添加到一开始新建的工具选项板中,之后便可在该工具选项板中随意调用了。



二、跨设备同步工具选项板

如果更换设备后,我们还能否找回自己的图库吗?当然可以!中望CAD提供了便捷的工具选项板同步功能,换设备后也能无缝使用自己熟悉的图库。

1. 在原设备中打开中望CAD,键入命令【ctrl+3】调出工具选项板,点击鼠标右键选择【自定义选项板】


2. 选择需要输出的选项板,点击鼠标右键并选择【输出】,选择xtp文件的保存位置,即可输出工具选项板。



3. 在新的设备中启动中望CAD,【ctrl+3】调出工具选项板,点击鼠标右键选择【自定义选项板】。


4. 在弹窗空白处点击鼠标右键,选择【输入】,打开拷贝过来的xtp文件,复制文件所在路径。




5. 输入命令【options】,将xtp文件的文件路径放置到【支持文件搜索路径】下,点击【应用】-【确定】。



6.   添加完成后,即可在新设备上调用图块。



以上就是使用工具选项板自定义常用图库的方法,小伙伴们都学会了嘛?~
